Adquirir uma prensa dobradeira representa um pivô operacional crítico. Ele determina o rendimento do chão de fábrica, a precisão das peças e as taxas de refugo. O desalinhamento das especificações da máquina com as demandas reais de produção acarreta sérios riscos. O subdimensionamento leva à fadiga do equipamento e à falha prematura. O superdimensionamento destrói o retorno do investimento. Ignorar a compatibilidade de software e ferramentas cria graves gargalos operacionais que prejudicam a produção diária. Este guia fornece uma estrutura de avaliação baseada em evidências. Combinamos as capacidades técnicas da máquina com requisitos específicos de fabricação. Você aprenderá como alinhar a tonelagem, o tipo de acionamento e a integração do CNC com as realidades dos materiais, geometrias das peças e níveis de habilidade do operador. Ao estabelecer uma linha de base operacional rigorosa, as oficinas de fabricação podem selecionar equipamentos que resolvam ativamente os desafios de produção.

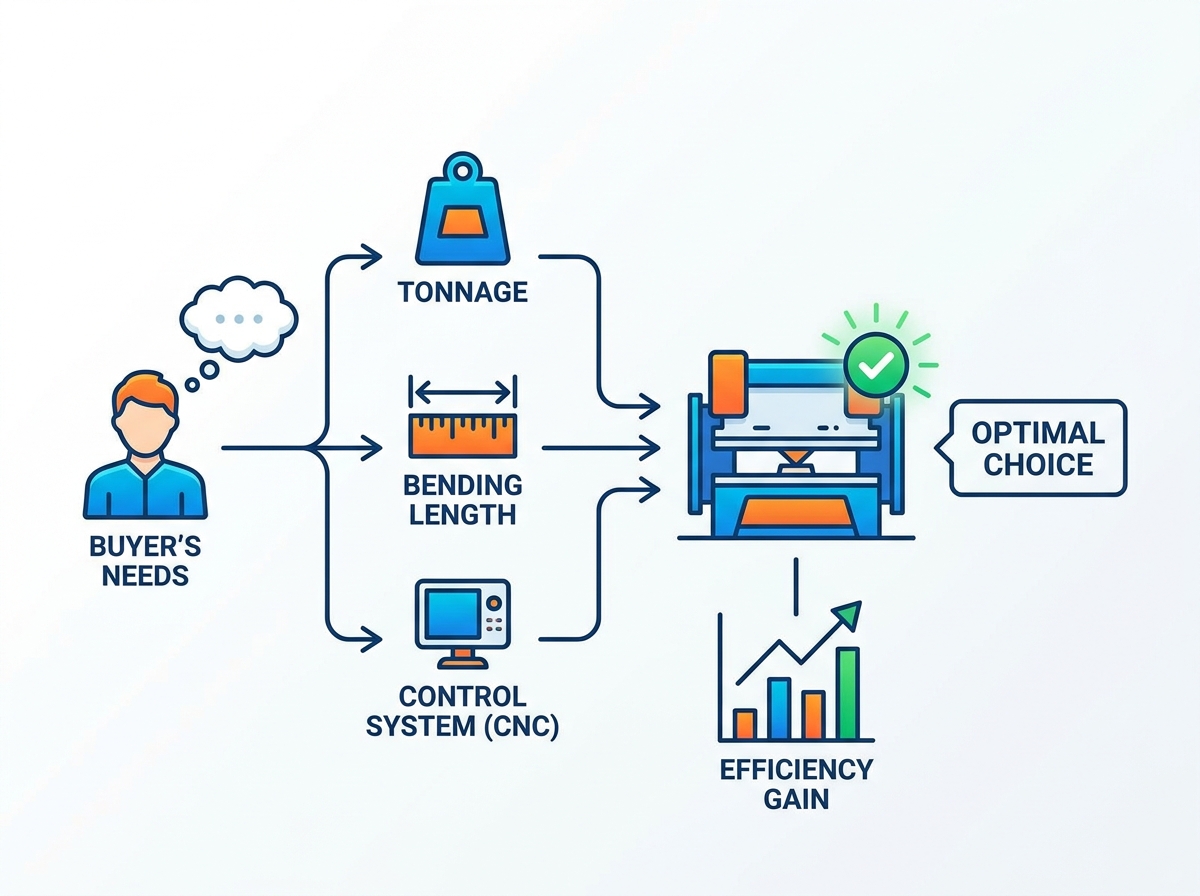

A tonelagem e o comprimento determinam a linha de base: O cálculo preciso da força de flexão necessária – levando em consideração a resistência à tração do material, a espessura e o método de flexão – é o ponto de partida inegociável para a seleção da máquina.
A tecnologia de acionamento impacta a eficiência: A escolha entre prensas dobradeiras hidráulicas, elétricas e híbridas altera fundamentalmente o consumo de energia, os tempos de ciclo e as despesas gerais de manutenção.
Produção de software e ferramentas: Controladores CNC avançados, recursos de programação off-line e sistemas de ferramentas de troca rápida são essenciais para mitigar a escassez de operadores qualificados em todo o setor.
A compensação de deflexão é obrigatória para a precisão: Os sistemas de coroamento automatizados são essenciais para manter ângulos consistentes em longos comprimentos de dobra, impactando diretamente a qualidade da peça e reduzindo o retrabalho.
Índice
Auditar os materiais primários processados em sua oficina é o primeiro passo na seleção do equipamento. Aço carbono, aço inoxidável, alumínio e ligas de alta resistência comportam-se de maneira diferente sob pressão. Uma prensa dobradeira deve lidar com o material mais resistente que você dobra regularmente. Diferentes resistências à tração e limites de escoamento influenciam diretamente a força de flexão necessária. Dobrar aço inoxidável de 1/4 de polegada requer significativamente mais tonelagem do que dobrar aço-carbono de 1/4 de polegada.
O retorno elástico do material apresenta uma realidade física no chão de fábrica. Ligas de alta resistência e aço inoxidável apresentam elasticidade significativa. O punção deve penetrar mais fundo na matriz em V para dobrar o material. Isto requer comprimento de curso e luz natural suficientes. As variações de espessura do material dentro das tolerâncias padrão também afetam a consistência do ângulo de dobra. Sistemas de controle modernos com sensores de medição de ângulo compensam essas variações em tempo real. Eles garantem dobras precisas apesar dos lotes de material inconsistentes provenientes da fresadora.
Tipo de material | Resistência à tração média (PSI) | Multiplicador de tonelagem (vs. aço macio) | Gravidade do Springback |
|---|---|---|---|
Aço suave (A36) | 58.000 - 80.000 | 1,0x | Baixo |
Aço inoxidável (304) | 73.000 - 90.000 | 1,5x - 1,7x | Alto |
Alumínio (5052-H32) | 31.000 - 38.000 | 0,5x | Moderado |
Aço de alta resistência (AR400) | 145.000 - 160.000 | 2,5x - 3,0x | Muito alto |
O comprimento máximo de curvatura exigido determina as dimensões físicas da máquina. Você deve distinguir entre o comprimento total da cama e a distância entre as caixas laterais. Se uma peça exigir um flange que exceda a distância entre os alojamentos, ela não poderá dobrar profundamente na máquina. Sempre dimensione a máquina de forma que as peças padrão mais longas caibam confortavelmente nas carcaças laterais.
A geometria da peça tem um grande impacto na seleção da máquina. A altura aberta (luz do dia), o comprimento do curso e a profundidade da garganta profunda restringem ou permitem operações de conformação específicas. Dobrar caixas profundas, flanges de retorno e canais estreitos requer bastante luz natural para remover a peça moldada do ferramental. Uma máquina com curso limitado ou profundidade de garganta rasa bloqueia fisicamente geometrias complexas. Isto torna o equipamento inútil para essas aplicações específicas.
Defina os requisitos de precisão da sua produção antes de avaliar os recursos da máquina. Suportes estruturais e componentes de placas pesadas geralmente toleram tolerâncias frouxas. Isto permite configurações padrão da máquina. Ângulos de alta precisão necessários para aplicações médicas, aeroespaciais ou eletrônicas exigem adesão estrita a tolerâncias rígidas.
As demandas de alta precisão determinam a necessidade de sistemas de feedback de posicionamento de alta qualidade. Encoders lineares montados independentemente das estruturas laterais fornecem dados precisos de posicionamento do aríete ao CNC. Eles compensam a deflexão da estrutura sob carga. Os sistemas de medição de ângulo em tempo real utilizam lasers ou sensores mecânicos para ajustar a profundidade do aríete em tempo real. Eles garantem ângulos exatos sem curvas de teste manuais.
Ambientes de alta mistura e baixo volume exigem extrema flexibilidade. As oficinas que processam dezenas de peças diferentes diariamente devem priorizar tempos de configuração rápidos. Backgauges multieixos, sistemas de ferramentas de troca rápida e interfaces CNC intuitivas minimizam o tempo de inatividade entre diferentes trabalhos. O objetivo é manter o carneiro em movimento. Você não pode perder horas ajustando batentes manuais e trocando matrizes pesadas.
A produção de baixo mix e alto volume concentra-se inteiramente na velocidade e confiabilidade do ciclo. O processamento automatizado em lote, a durabilidade em operações contínuas de vários turnos e a integração robótica têm precedência. A velocidade bruta de aproximação e retorno do êmbolo garante o rendimento máximo. Componentes mecânicos robustos projetados para serviço contínuo evitam quebras durante grandes produções.
O cálculo da tonelagem necessária por polegada ou pé depende da espessura do material, da abertura da matriz em V e da resistência à tração do material. A estrutura padrão da indústria pressupõe aço-carbono dobrado a ar. A relação crítica reside entre a abertura da matriz em V e o requisito de tonelagem resultante. Uma abertura de matriz em V padrão tem normalmente oito vezes a espessura do material para aço-carbono. Uma matriz em V mais larga reduz a tonelagem necessária, mas aumenta o raio interno da curvatura. Uma matriz em V mais estreita atinge um raio mais estreito, mas exige significativamente mais força de flexão.
Para calcular a tonelagem de referência para aço-carbono, os operadores usam gráficos de força padrão fornecidos pelos fabricantes de ferramentas. Ao dobrar materiais que não sejam aço-carbono, você aplica um multiplicador baseado na resistência à tração do material. Não calcular isso corretamente leva a graves danos às ferramentas e sobrecarga da máquina.
O método de dobramento escolhido impacta drasticamente os requisitos de tonelagem. A dobra a ar é o padrão moderno para equipamentos CNC. O punção empurra o material para dentro da matriz em V sem tocar o fundo. Ele depende da profundidade precisa do aríete para determinar o ângulo. Este método requer a menor quantidade de tonelagem. Ele permite que vários ângulos sejam formados com a mesma configuração de ferramentas.
O assentamento e a cunhagem exigem uma tonelagem significativamente maior. O assentamento força o material contra as laterais da matriz em V. Requer cerca de três vezes a tonelagem de dobramento de ar. A cunhagem carimba a ponta do punção completamente no material. Requer até cinco vezes a tonelagem. Esses métodos mais antigos raramente são usados em equipamentos de precisão modernos devido aos enormes requisitos de força e às ferramentas especializadas necessárias.
Nunca compre uma máquina onde as operações diárias padrão funcionem a 100% da capacidade máxima. Levar o equipamento ao seu limite absoluto causa grave degradação hidráulica. Isso leva à deflexão permanente da estrutura e à falha mecânica prematura. Sempre aplique uma margem de segurança padrão de 20% a 30% acima da tonelagem máxima exigida calculada.
Se seus cálculos determinarem uma necessidade de 100 toneladas para a peça mais espessa e longa, especifique uma máquina de 130 toneladas. Este buffer garante que o equipamento opere confortavelmente dentro dos limites do projeto. Ele prolonga a vida útil das bombas hidráulicas, vedações e componentes da estrutura estrutural. Ele também fornece espaço para variações inesperadas de materiais.
Os sistemas hidráulicos representam o padrão tradicional para fabricação pesada. Eles oferecem enorme capacidade de tonelagem e durabilidade comprovada para dobra de chapas grossas. O desembolso de capital inicial é geralmente inferior ao dos modelos elétricos avançados. Isso os torna acessíveis para oficinas de fabricação em geral que manuseiam aço estrutural.
Os sistemas hidráulicos têm desvantagens distintas. O consumo de energia é elevado porque as bombas hidráulicas funcionam continuamente, mesmo quando a máquina está ociosa. As velocidades do aríete são geralmente mais lentas em comparação com os acionamentos elétricos. O fluido hidráulico é suscetível à expansão térmica durante longos turnos. À medida que o óleo aquece, a viscosidade muda. Isso afeta sutilmente a precisão do posicionamento do aríete se a máquina não tiver compensação térmica avançada.
Os acionamentos elétricos utilizam servomotores acoplados a correias, polias ou fusos de esferas de alta precisão para mover o aríete. Esses sistemas oferecem extrema precisão e rápida aceleração e desaceleração. Eles reduzem significativamente os tempos de ciclo. O consumo de energia é notavelmente baixo porque a energia só é consumida durante o movimento real do aríete.
A manutenção é mínima, pois não há bombas hidráulicas, válvulas ou óleo para substituir. A operação é excepcionalmente silenciosa. A principal limitação é a capacidade. Os modelos elétricos são geralmente restritos a aplicações de menor tonelagem, normalmente abaixo de 300 toneladas, e comprimentos de leito mais curtos. Eles exigem um investimento inicial mais elevado em comparação com unidades hidráulicas padrão.
Os sistemas híbridos combinam motores servo acionados com blocos hidráulicos localizados. Eles oferecem as capacidades de alta tonelagem da hidráulica tradicional, juntamente com a eficiência energética, a velocidade e a precisão dos modelos elétricos. O servo motor aciona a bomba hidráulica somente quando o movimento do aríete é necessário. Isto elimina o desperdício de energia ociosa e reduz o aquecimento do óleo.
Os híbridos fornecem um equilíbrio ideal entre potência e eficiência. Eles representam um investimento de capital intermediário. Os sistemas internos são complexos, combinando engenharia elétrica e hidráulica. A manutenção dessas máquinas requer suporte técnico especializado e familiarizado com arquiteturas de acionamentos híbridos.
Tipo de unidade | Melhor Aplicação | Eficiência Energética | Nível de manutenção |
|---|---|---|---|
Hidráulico | Chapas pesadas, aço estrutural, alta tonelagem | Baixo (as bombas funcionam continuamente) | Alto (trocas de óleo, substituições de filtros, verificações de válvulas) |
Elétrico | Chapas metálicas de precisão, produção em alta velocidade | Alto (energia sob demanda) | Baixo (sem óleo, menos peças móveis) |
Híbrido | Produção mista que requer potência e velocidade | Alto (hidráulica servo-acionada) | Médio (sistemas internos complexos) |
O software de programação offline permite que os engenheiros criem, verifiquem e simulem sequências de dobra longe da máquina. Isso transfere a carga de programação do chão de fábrica para o escritório. Isso garante que a máquina gaste seu tempo dobrando metal em vez de esperar que um operador insira dados. A detecção de colisão 3D é um recurso crítico desses pacotes de software.
Ao simular virtualmente todo o processo de dobra, o software identifica possíveis colisões entre a peça, as ferramentas e a estrutura da máquina antes que a primeira peça de metal seja cortada. Isso evita danos dispendiosos às ferramentas. Elimina peças descartadas e reduz drasticamente o tempo de inatividade da máquina durante configurações complexas.
A indústria de fabricação enfrenta uma grave escassez de operadores qualificados. As interfaces CNC modernas atenuam esse risco por meio de controles gráficos na tela sensível ao toque. Controladores de última geração fornecem instruções de dobra visuais passo a passo diretamente na tela.
Os operadores visualizam as orientações das peças em 3D, mostrando exatamente como segurar e virar o material para cada sequência. A geração automática de sequência calcula a ordem de dobra e as posições de backgauge mais eficientes. Essas interfaces intuitivas permitem que pessoas menos experientes produzam peças precisas com segurança. Eles reduzem a dependência de operadores veteranos para tarefas diárias de produção.
A seleção de ferramentas afeta diretamente os tempos de configuração e a qualidade da peça. Ferramentas de estilo americano são comuns, mas geralmente requerem alinhamento manual. As ferramentas europeias (Promecam) oferecem uma ampla variedade de perfis e são facilmente adquiridas. As ferramentas Wila/Trumpf (Novo Padrão) oferecem o mais alto nível de precisão. Possui mecanismos de auto-assento que garantem perfeito alinhamento na fixação.
O método de fixação é igualmente importante. A fixação manual exige que os operadores apertem parafusos de fixação individuais. Isso consome um tempo valioso de produção. Os sistemas de fixação de ferramentas hidráulicos ou pneumáticos protegem toda a configuração de ferramentas instantaneamente com o apertar de um botão. Em ambientes de alta mistura, a fixação automatizada é essencial para trocas rápidas.
A deflexão da máquina é o arqueamento natural do aríete e da base sob cargas pesadas de flexão. Sem compensação, esta deflexão faz com que o ângulo de dobra seja maior no centro da peça do que nas extremidades. Os sistemas de coroamento neutralizam esse efeito de curvatura.
O coroamento manual exige que o operador ajuste cunhas ou calços com base nas curvas de teste. Isso desperdiça material e tempo. A coroação mecânica controlada por CNC utiliza um sistema de cunha motorizado integrado na cama inferior. O CNC calcula automaticamente a compensação necessária com base na espessura, comprimento e tonelagem do material. Ele ajusta a base dinamicamente para garantir ângulos de curvatura consistentes em todo o comprimento da máquina.
O backgauge posiciona o material com precisão para cada dobra. Um backgauge básico de 2 eixos (X e R) controla a profundidade e a altura dos batentes. É adequado para peças simples e retas. Peças complexas e assimétricas ou configurações de dobra escalonadas exigem gerenciamento avançado de eixos.
Um backgauge de 4 ou 6 eixos fornece movimento independente do Z1/Z2 (esquerda e direita) e posicionamento independente do eixo X. Isto permite que os operadores meçam geometrias complexas de forma confiável. Investir em um backgauge multieixo reduz o manuseio de materiais. Melhora a segurança e mantém tempos de ciclo apertados em componentes complicados.
As lojas muitas vezes caem na armadilha do preço. Eles compram maquinário básico de baixo custo apenas para enfrentar gargalos incapacitantes durante as configurações e altas taxas de refugo. A economia inicial evapora rapidamente quando os operadores passam horas calçando matrizes e executando curvas de teste.
Compare o custo inicial dos recursos avançados de produtividade com seu retorno a longo prazo. Os sistemas de medição de ângulos a laser e as configurações automatizadas de ferramentas exigem um capital inicial mais alto. No entanto, geram enormes poupanças de mão-de-obra e de materiais ao longo da vida útil da máquina. Configurações mais rápidas significam mais peças disponíveis a cada turno.
As realidades da implementação física ditam a seleção da máquina. Você deve verificar a altura do teto quanto à folga do aríete durante a instalação e operação. Garanta espaço adequado para o manuseio de materiais ao redor da máquina. Peças longas requerem folga significativa durante o processo de dobra.
Máquinas de alta tonelagem exigem requisitos específicos de fundação de concreto. Os pisos de fábrica padrão muitas vezes não possuem a espessura e o reforço necessários para suportar uma máquina de 400 toneladas. Pode ser necessário escavar e colocar uma base de concreto especializada. Considere esses custos de construção em seu orçamento inicial.
A compra de máquinas importadas de marca branca com redes de serviços nacionais deficientes acarreta um risco enorme. Quando uma máquina falha, você precisa de acesso imediato a técnicos e peças de reposição. Uma máquina barata torna-se incrivelmente cara se ficar parada por três semanas esperando que uma válvula proprietária seja enviada do exterior.
Descreva os requisitos de manutenção padrão antes de comprar. Entenda o cronograma de trocas de óleo, substituições de filtros e calibração de eixos. Verifique a importância da disponibilidade de peças OEM com o fabricante escolhido. O forte suporte doméstico garante o máximo tempo de atividade da máquina.
A aquisição de uma máquina com arquitetura aberta para futura integração de células robóticas proporciona valor estratégico. Mesmo que você não precise de um robô hoje, a capacidade de adicionar um posteriormente prolonga a vida útil da máquina. As células de dobra robótica lidam com peças pesadas e repetitivas sem fadiga do operador.
Avalie o impacto operacional dos trocadores automáticos de ferramentas (ATC). Em ambientes de alta mistura, os ATCs minimizam drasticamente os tempos de configuração. A máquina troca suas próprias matrizes com base no programa off-line enquanto o operador recupera o próximo lote de material. Isso mantém o fuso girando e maximiza o rendimento.
A escolha da prensa dobradeira certa começa com a compreensão de seus materiais, geometria da peça, volume de produção e objetivos futuros de automação. Ao selecionar a tonelagem apropriada, a tecnologia de acionamento, o sistema de controle CNC, as ferramentas e os recursos de precisão, os fabricantes podem melhorar a qualidade da dobra, reduzir os custos operacionais e maximizar a produtividade a longo prazo.
A máquina-ferramenta CNC Nanjing Jinqiu está comprometida em fornecer equipamentos CNC confiáveis de processamento de chapas metálicas para fabricantes em todo o mundo. Com ampla experiência no setor e suporte técnico profissional, a empresa ajuda os clientes a melhorar a eficiência da produção, a precisão da dobra e a competitividade geral da fabricação.
Antes de tomar sua decisão final de compra, considere o seguinte:
Calcule a tonelagem máxima necessária e o comprimento de curvatura com base nas especificações de material do pior caso, adicionando uma margem de segurança de 20%.
Selecione o tipo de inversor que se alinha às demandas de velocidade do seu ciclo e às metas de eficiência.
Especifique os recursos CNC e os sistemas de ferramentas com base na complexidade da peça e na frequência de configuração.
Solicite estudos de tempo e forneça desenhos de peças complexas aos fabricantes para testes físicos de curvatura.
Avalie a interface do software CNC em primeira mão para garantir que ela corresponda à proficiência técnica dos seus operadores antes de emitir um pedido de compra.
R: Os modelos hidráulicos básicos custam cerca de US$ 30.000 a US$ 50.000 para fabricação básica. Modelos elétricos ou híbridos de última geração com controles CNC avançados, medidores traseiros multieixos e coroamento automatizado variam de US$ 100.000 a mais de US$ 300.000, dependendo fortemente da capacidade de tonelagem e do comprimento do leito.
R: A dobra a ar empurra o material para dentro da matriz em V sem tocar a parte inferior, usando a profundidade do aríete para ditar o ângulo. Requer menos tonelagem. A dobra inferior força o material totalmente contra as paredes da matriz em V, exigindo até três vezes mais tonelagem e ferramentas específicas para cada ângulo.
R: A tonelagem é calculada com base na espessura do material, comprimento de flexão, resistência à tração e abertura da matriz em V. A fórmula padrão usa uma abertura de matriz em V oito vezes a espessura do material para aço-carbono. Materiais de maior resistência à tração requerem um multiplicador para determinar a força de flexão correta.
R: O coroamento é um sistema de compensação mecânica ou hidráulica que neutraliza a deflexão natural da base e do aríete da máquina sob cargas pesadas. Ele garante que o ângulo de dobra permaneça consistente em todo o comprimento da peça, evitando que o centro da dobra seja mais largo que as bordas.
R: A pesada estrutura de ferro e os componentes mecânicos duram facilmente de 15 a 20 anos ou mais com manutenção adequada. No entanto, os controladores CNC, software e componentes eletrônicos normalmente enfrentam obsolescência dentro de 7 a 10 anos, muitas vezes exigindo retrofits de controle para manter a eficiência moderna.
