A dobra precisa de chapas metálicas dimensiona o rendimento da fabricação, mantém tolerâncias rígidas e reduz as taxas de refugo no chão de fábrica. Equipamentos de conformação desatualizados criam sérios gargalos operacionais. Você enfrenta ângulos de curvatura inconsistentes, tempos de configuração lentos e uma dependência excessiva de operadores escassos e altamente qualificados. Este guia fornece uma estrutura abrangente de tomada de decisão para avaliar, dimensionar e investir na tecnologia de dobra certa para seu ambiente de produção específico. Uma prensa dobradeira é o principal motor da fabricação moderna. A seleção do equipamento certo determina a eficiência da sua loja. Você deve combinar os recursos da máquina com seus requisitos exatos de material. O superdimensionamento desperdiça energia e espaço físico, enquanto o subdimensionamento causa danos à máquina e peças rejeitadas. Exploraremos a mecânica central, sistemas de acionamento e estratégias de ferramentas. Você descobrirá como as decisões de projeto upstream impactam o sucesso da conformação downstream, permitindo que você otimize seu chão de produção.
Alinhamento de tecnologia: A seleção entre máquinas dobradeiras hidráulicas, elétricas e híbridas depende estritamente da tonelagem necessária, velocidade do ciclo e metas de eficiência energética da sua oficina.
Precisão e controle: Prensas dobradeiras CNC modernas com backgauges multieixos e coroamento automático reduzem drasticamente os tempos de configuração e erros do operador em comparação com sistemas manuais ou NC.
O ferramental determina a capacidade: A máquina é tão capaz quanto a configuração do punção e da matriz; compreender a flexão a ar versus o assentamento é fundamental para investimentos em ferramentas.
Projeto para fabricação (DFM): A formação bem-sucedida de dobradeiras depende muito de decisões de projeto anteriores, incluindo raio de curvatura, fator K e orientação de grãos do material.
Índice

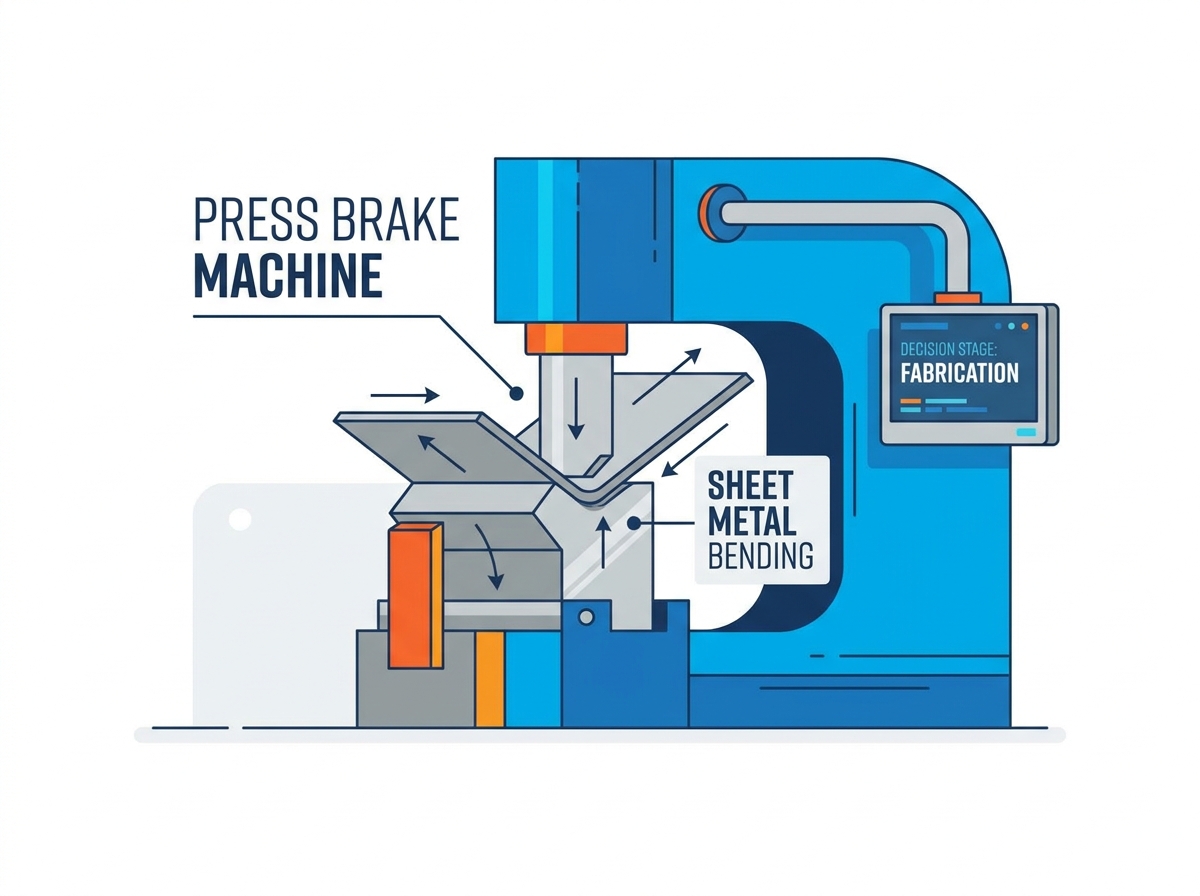

Uma prensa dobradeira opera com um princípio mecânico simples. Ele pressiona chapas metálicas entre duas ferramentas especializadas. A ferramenta principal é o soco. A ferramenta inferior é o dado. Essas ferramentas se alinham ao longo de um eixo de flexão vertical. A máquina força o punção contra o metal. O metal então se adapta ao formato da matriz abaixo. Compreender essa interação é fundamental para dominar a fabricação de chapas metálicas.
O punção é preso à viga superior, chamada de aríete. A matriz é fixada na cama inferior. O carneiro se move para baixo ao longo do eixo vertical. Aplica imensa pressão à peça de trabalho. A geometria do punção e da matriz determina o ângulo de dobra final. Perfis diferentes acomodam vários formatos e folgas. O alinhamento adequado entre as ferramentas superiores e inferiores não é negociável. O desalinhamento causa curvaturas irregulares e acelera o desgaste das ferramentas. Os operadores devem indicar as ferramentas durante a configuração para garantir o paralelismo perfeito em todo o comprimento da cama.
A tonelagem representa a força total de flexão que a máquina pode exercer. Distribui-se por todo o comprimento de flexão. A tonelagem é o principal critério de sucesso para a seleção de máquinas. Se você não tiver tonelagem suficiente, não poderá dobrar o metal. Se você aplicar muita tonelagem, corre o risco de fraturar o material. Você também corre o risco de danificar permanentemente a base da máquina. A tonelagem necessária depende da espessura do material, da resistência à tração e da abertura da matriz. Uma regra prática padrão no piso é que matrizes em V mais apertadas exigem uma tonelagem exponencialmente maior para atingir a mesma curvatura.
O backgauge atua como uma parada física para a chapa metálica. Ele posiciona o material com precisão antes que o aríete desça. Isso garante comprimentos de flange precisos sempre. Os backgauges modernos movem-se através de vários eixos. Eles se ajustam rapidamente entre as curvas. Sua velocidade e precisão determinam diretamente os tempos gerais de ciclo. Um backgauge lento cria um gargalo. Um backgauge rápido e preciso maximiza o rendimento do operador. Ao formar peças complexas com múltiplos flanges, os dedos do backgauge devem ser reposicionados em milissegundos para manter o operador em movimento.
Os sistemas de acionamento determinam como a máquina gera força de flexão. A escolha certa depende do volume de produção e dos tipos de materiais. Cada sistema oferece vantagens distintas e limitações específicas para execução no chão de fábrica.
Os sistemas mecânicos usam um volante e um mecanismo de embreagem. O motor gira o volante continuamente. O operador engata a embreagem para conduzir o aríete para baixo. Estas máquinas são altamente perigosas. O curso não pode ser revertido no meio do ciclo. Assim que o carneiro começar a se mover, ele deverá completar o curso. Eles carecem de controle de precisão e velocidade variável. A fabricação moderna de precisão os considera obsoletos. No entanto, alguns ainda operam em ambientes legados onde os padrões de segurança estão aquém dos requisitos modernos.
Os sistemas hidráulicos usam cilindros duplos sincronizados para mover o aríete. O fluido hidráulico é bombeado para os cilindros para gerar uma força enorme. Eles fornecem imenso poder e distribuição confiável de força. Eles lidam com os materiais mais resistentes com facilidade. Você os encontrará em fábricas de equipamentos pesados e oficinas de aço estrutural. Eles consomem mais energia. O óleo hidráulico requer manutenção regular. Você enfrenta possíveis vazamentos de óleo. As velocidades do aríete são geralmente mais lentas do que os modelos elétricos, o que pode reduzir os tempos de ciclo em peças de bitola mais leve.
Os modelos elétricos utilizam servomotores e sistemas de correias ou polias. Eles eliminam totalmente o fluido hidráulico. Os motores só consomem energia quando o aríete realmente se move. Eles oferecem velocidades de aproximação e retração incrivelmente rápidas. O uso de energia é significativamente menor. A manutenção é mínima sem sistemas hidráulicos. Eles têm capacidades de tonelagem máxima mais baixas. Eles não são adequados para chapas de aço muito espessas. As lojas que operam com gabinetes finos de alumínio ou aço inoxidável se beneficiam enormemente da velocidade dos acionamentos servoelétricos.
As máquinas híbridas combinam servomotores com sistemas hidráulicos localizados. Um servo motor aciona uma pequena bomba hidráulica de circuito fechado para cada cilindro. Eles oferecem a potência da hidráulica com a eficiência da elétrica. Eles funcionam silenciosamente e reduzem a geração de calor. Eles representam um investimento de capital significativo. A complexidade do sistema requer conhecimento especializado em manutenção. Se uma unidade híbrida falhar, muitas vezes você precisará de um técnico OEM em vez de um mecânico de manutenção padrão para solucionar problemas do sistema de circuito fechado.
Os sistemas de controle determinam como você interage com a máquina. Os controles manuais exigem que o operador defina paradas físicas. NC permite posicionamento programável básico. CNC representa o padrão moderno da indústria. Os controles CNC 3D permitem a programação offline. Os engenheiros podem simular curvas no escritório. Isto evita colisões e reduz o tempo de inatividade da máquina. O operador simplesmente carrega o programa e segue o guia visual. Este fluxo de trabalho elimina o antigo método de teste de dobra e desmantelamento de três peças antes de obter uma boa.
Sistema de acionamento | Aplicação Primária | Vantagem Principal | Limitação Principal |
|---|---|---|---|
Mecânico | Carimbo legado | Ciclismo de alta velocidade | Riscos graves de segurança |
Hidráulico | Fabricação de chapa grossa | Enorme capacidade de tonelagem | Manutenção de fluido necessária |
Elétrico (Servo) | Precisão de calibre fino | Baixa manutenção | Tonelagem máxima limitada |
Híbrido | Produção mista | A eficiência encontra a potência | Sistemas internos complexos |
Sua máquina é tão capaz quanto suas ferramentas. Uma máquina de última geração com ferramentas ruins produz peças ruins. A seleção de ferramentas determina quais formas você pode formar com sucesso. Você deve combinar o soco e morrer para o trabalho específico. Usar a largura errada da matriz em V é a causa mais comum de material rachado e tolerâncias estouradas no piso.
As matrizes em V padrão lidam com a maioria das curvas básicas de 90 graus. Os punções pescoço de ganso apresentam um recorte profundo. Essa folga permite dobrar perfis complexos sem atingir a ferramenta. As ferramentas de bainha aplainam a borda da chapa metálica sobre si mesma. Isso cria uma borda segura e rígida. As matrizes de ângulo agudo permitem dobrar o metal além de 90 graus. Você deve selecionar o perfil que evita colisões de peças durante o traçado. Os operadores devem sempre verificar os perfis das ferramentas em relação ao padrão plano antes de iniciar a primeira dobra.
A forma como o punção interage com a matriz define o método de dobra. Cada método requer diferentes configurações de tonelagem e ferramentas.
Dobra de ar: O punção empurra o metal para dentro da matriz em V sem tocar o fundo. A profundidade do soco determina o ângulo. Este é o padrão para máquinas CNC. Requer menos tonelagem e permite vários ângulos a partir de uma matriz.
Assentamento: O punção força o metal totalmente para dentro da matriz em V. O metal assume o ângulo exato do ferramental. Requer uma tonelagem maior do que a flexão de ar.
Cunhagem: O punção carimba o metal na matriz com extrema força. Isso penetra no eixo neutro do material. Elimina o retorno elástico, mas causa desgaste rápido da ferramenta. Requer uma tonelagem enorme.
O tempo de configuração mata a produtividade em ambientes de alto mix e baixo volume. A fixação manual da ferramenta exige que os operadores apertem parafusos de fixação individuais. Isso desperdiça um tempo valioso de produção. Os sistemas de troca rápida hidráulicos ou pneumáticos fixam as ferramentas instantaneamente com o pressionar de um botão. Eles assentam as ferramentas perfeitamente sempre. Isso reduz o tempo de configuração de horas para minutos. Os ganhos de produtividade justificam rapidamente a atualização inicial. Quando você altera as configurações cinco vezes por turno, as ferramentas de troca rápida se pagam em meses.
As ferramentas se degradam com o tempo. O raio da ponta do punção se achata com o uso repetido. Os ombros da matriz se desgastam devido ao atrito do material. Este desgaste afeta diretamente a repetibilidade do ângulo. Um ressalto desgastado faz com que o metal se arraste de maneira desigual. Você deve implementar estratégias de inspeção preventiva. Meça as pontas dos punções e os ombros dos moldes regularmente. Substitua as ferramentas antes que comprometam a qualidade da peça. Mantenha as ferramentas limpas e devidamente lubrificadas para prolongar sua vida útil. Uma matriz suja riscará as peças de alumínio instantaneamente.
A formação bem-sucedida começa no departamento de engenharia. As decisões de projeto upstream determinam o sucesso da fabricação downstream. Se uma peça for mal projetada, o melhor operador não poderá salvá-la. Os engenheiros devem compreender os limites físicos das chapas metálicas. Jogar um arquivo CAD sobre a parede sem verificar as tolerâncias de dobra garante sucata no chão.
O metal só pode dobrar até certo ponto antes de quebrar. O raio de curvatura interno mínimo evita rachaduras na linha de dobra. A espessura do material influencia fortemente este raio. Materiais mais espessos requerem um raio de curvatura maior. A resistência à tração e a ductilidade também desempenham papéis críticos. Materiais mais duros como o aço inoxidável precisam de raios maiores que o alumínio macio. Forçar um raio estreito em materiais frágeis causa falha estrutural. Sempre consulte as folhas de dados do material antes de especificar um raio interno estreito.
A chapa metálica estica quando você a dobra. A superfície externa se expande sob tensão. A superfície interna é comprimida. O eixo neutro permanece inalterado. Você deve levar em conta esse alongamento para obter padrões planos precisos. O fator K representa a localização do eixo neutro. O cálculo do fator K correto garante que a planificação tenha o tamanho exato antes do corte. Se sua dedução de dobra estiver errada, as dimensões finais da peça serão reprovadas na inspeção. Os fabricantes devem executar testes de curvatura em lotes de materiais específicos para obter o fator K exato.
A chapa metálica tem uma direção de grão criada durante o processo de laminação na laminadora. Este grão afeta o comportamento do metal durante a flexão. Dobrar paralelamente à fibra aumenta o risco de rachaduras. Ele separa as fibras do material. Dobrar perpendicularmente ao grão é muito mais seguro. Reduz os riscos de fissuração e requer um pouco menos de força de flexão. Os engenheiros devem aninhar as peças no laser para que ocorram curvas na fibra sempre que possível. Se você precisar dobrar com a fibra, aumente o raio da dobra para compensar.
O flange é a porção de metal que se estende além da linha de dobra. Deve ser longo o suficiente para abranger a abertura da matriz em V durante todo o ciclo. Se o flange for muito curto, ele deslizará para dentro da matriz. Isso estraga a peça e pode danificar as ferramentas. A largura mínima do flange é normalmente calculada com base na largura da matriz em V escolhida. Os engenheiros devem garantir que todos os flanges projetados atendam a este requisito mínimo. Uma regra comum de oficina é que o flange mínimo deve ter pelo menos quatro vezes a espessura do material.
Dimensionar uma máquina requer uma análise cuidadosa das suas necessidades de produção atuais e futuras. Você deve avaliar a tonelagem, o comprimento e os recursos de controle. Adivinhar leva a erros caros. Use dados para orientar sua avaliação técnica. Observe suas peças mais pesadas e longas e crie suas especificações em torno dos piores cenários.
Você deve calcular a tonelagem necessária para seus trabalhos mais difíceis. A fórmula considera a espessura do material, o comprimento de flexão e a resistência à tração. Também leva em consideração a abertura da matriz em V. Uma matriz em V menor requer mais tonelagem para dobrar o mesmo material. Sempre calcule com base no material mais espesso e duro que você planeja dobrar. Adicione uma margem de segurança de 20% para evitar o limite máximo da máquina continuamente. Operar uma máquina na capacidade máxima acelera o desgaste das guias do aríete e dos cilindros hidráulicos.
O comprimento da cama determina a parte mais longa que você pode dobrar fisicamente. No entanto, você deve levar em consideração a distância entre as caixas laterais. O espaço entre as armações é menor que o comprimento total da cama. Se uma peça apresentar flanges de retorno profundos, ela deverá caber entre esses alojamentos. Dimensione o comprimento da cama com base nas peças mais longas esperadas. Considere também as futuras linhas de produtos. Comprar uma cama de 3 metros quando você ocasionalmente usa peças de 3,6 metros força você a configurações perigosas de flexão em vários estágios.
Os eixos backgauge são mapeados diretamente para a complexidade da peça. Um sistema simples de 2 eixos controla a profundidade e a altura. Isso é suficiente para colchetes retos básicos. Peças complexas e assimétricas requerem mais controle. Um sistema de 6 eixos permite o movimento independente dos dedos do backgauge. Isto suporta curvas cônicas e geometrias complexas. Invista nos eixos necessários para as peças mais difíceis. Se você formar formas cônicas ou colchetes angulares, um backgauge de 6 eixos é obrigatório.
Quando uma força imensa é aplicada, a base da máquina e o aríete desviam ligeiramente no centro. Essa deflexão faz com que o ângulo de dobra varie ao longo do comprimento da peça. O centro terá um ângulo mais amplo que as extremidades. Os sistemas de coroamento neutralizam essa deflexão. A coroação em cunha hidráulica ou mecânica CNC empurra o centro da cama para cima. Isso garante ângulos consistentes e perfeitos em curvas longas. Sem coroamento, os operadores devem calçar manualmente as matrizes com papel, o que desperdiça muito tempo.
A espessura e a dureza do material variam de lote para lote. Essas variações causam um retorno imprevisível. Os sistemas de medição de ângulos em tempo real resolvem esse problema. Sensores mecânicos ou laser em processo medem o ângulo no meio do curso. O controle CNC ajusta automaticamente a profundidade do aríete para garantir a precisão. Isso elimina testes de flexão por tentativa e erro. Isso garante que a primeira peça seja uma boa peça, reduzindo significativamente o desperdício. Para lojas que operam ligas aeroespaciais caras, esse recurso não é negociável.
A instalação de maquinaria pesada introduz riscos operacionais significativos. Você deve preparar suas instalações e sua força de trabalho. O planejamento adequado evita atrasos na instalação e incidentes de segurança. Uma máquina parada porque a queda elétrica está errada custa dinheiro todos os dias.
Essas máquinas são incrivelmente pesadas. Você deve verificar a capacidade de carga do piso antes da entrega. Máquinas de alta tonelagem geralmente exigem poços de fundação especializados. O concreto deve ter espessura suficiente para suportar as cargas dinâmicas. Você também precisa de quedas de energia elétrica adequadas. Certifique-se de que sua instalação possa fornecer a tensão e a amperagem necessárias. Consulte engenheiros estruturais para validar sua planta baixa. Derramar um novo poço de fundação pode adicionar semanas ao cronograma de instalação.
Dobrar metal é inerentemente perigoso. Os operadores trabalham em estreita colaboração com aríetes móveis e aço pesado. Você deve delinear e seguir estritamente os padrões da OSHA. Sistemas de segurança integrados são obrigatórios. A proteção óptica do laser viaja com o aríete. Ele para a máquina instantaneamente se for detectada uma obstrução. Cortinas de luz protegem o perímetro. Implemente esses sistemas sem comprometer a produtividade do operador. A segurança nunca deve ser ignorada. Derrotar uma cortina de luz é motivo para rescisão imediata em um andar bem administrado.
A indústria enfrenta uma grave escassez de operadores qualificados. Mitigar o risco de rotatividade de operadores investindo em tecnologia inteligente. Máquinas com interfaces gráficas 3D intuitivas reduzem a curva de aprendizado. Os sistemas automatizados de medição de ângulos reduzem a dependência do conhecimento tribal. A programação offline transfere o trabalho complexo para o escritório de engenharia. Isto permite que operadores menos experientes operem as máquinas com segurança e eficácia. Os programas de treinamento devem se concentrar na leitura de impressões e na compreensão dos limites das ferramentas.
Verifique a capacidade de carga do piso com um engenheiro estrutural.
Instale as tomadas elétricas necessárias com base nas especificações da máquina.
Agende técnicos OEM para nivelamento e calibração finais.
Realizar treinamento de segurança obrigatório para todos os operadores.
Execute peças de teste para verificar a precisão do coroamento e do backgauge.
Selecionar a máquina dobradeira certa requer equilíbrio entre capacidade de dobra, precisão, ferramentas, funcionalidade CNC e requisitos de produção futuros. Ao combinar a máquina com seus materiais, complexidade da peça e volume de produção, você pode melhorar a eficiência da fabricação, reduzir o tempo de configuração e obter qualidade de dobra consistente.
A máquina-ferramenta CNC Nanjing Jinqiu é especializada em equipamentos CNC para processamento de chapas metálicas e fornece soluções confiáveis de dobradeiras para fabricantes em todo o mundo. Apoiada por uma ampla experiência no setor e suporte técnico profissional, a empresa ajuda os clientes a melhorar a eficiência da produção, a precisão da dobra e a competitividade da fabricação a longo prazo.
Antes de fazer seu investimento, considere o seguinte:
Audite seus gargalos de produção atuais para identificar falhas específicas de velocidade ou precisão.
Calcule a tonelagem necessária para o material mais espesso que você processa semanalmente.
Consulte um engenheiro de aplicações para revisar as geometrias de suas peças mais complexas.
Solicite um estudo de tempo dos fabricantes com base em seus arquivos CAD específicos.
Avalie a capacidade de carga do piso e a infraestrutura elétrica da sua instalação.
R: Uma prensa dobradeira usa um punção e uma matriz movendo-se verticalmente para forçar o metal a assumir uma forma. Uma máquina dobrável fixa o material na horizontal e balança uma viga dobrável para cima para criar a dobra. Os freios são melhores para materiais espessos e ferramentas complexas. As pastas se destacam em painéis grandes e finos.
R: O cálculo da tonelagem requer quatro variáveis básicas. Você precisa da espessura do material, do comprimento total de flexão, da resistência à tração do material e da largura da abertura da matriz em V. Materiais mais espessos e duros e matrizes em V mais apertadas exigem uma tonelagem significativamente maior.
R: Springback é a tendência da chapa metálica de se desdobrar ligeiramente após a remoção da força de conformação. Isso acontece porque o material tenta retornar ao seu estado plano original. As máquinas CNC compensam dobrando o metal ligeiramente além do ângulo alvo.
R: Dobrar paralelamente à fibra aumenta o risco de rachaduras ou fraturas do metal. Requer seleção cuidadosa de um raio de curvatura maior. A flexão perpendicular à fibra oferece máxima integridade estrutural e reduz a probabilidade de rasgos na superfície.
R: Um backgauge multieixo apresenta dedos que se movem em várias direções para posicionar o metal. O eixo X controla a profundidade. O eixo R controla a altura. O eixo Z se move para a esquerda e para a direita. Isso permite que os operadores posicionem facilmente peças complexas e assimétricas para uma dobra precisa.
R: Sim, pode dobrar chapas de aço grossas. No entanto, isso requer máquinas hidráulicas de grande tonelagem. Você também deve usar matrizes em V muito maiores e ferramentas pesadas projetadas especificamente para lidar com as enormes forças necessárias para produzir chapas espessas.
