A fabricação de chapas metálicas enfrenta um gargalo persistente: as operações de dobra determinam o ritmo da produção. A seleção de equipamentos impacta diretamente o rendimento e a eficiência do chão de fábrica. Os fabricantes navegam na tensão entre a gestão das despesas de capital, a resolução da grave escassez de competências dos operadores e a satisfação da procura por volumes de produção mais elevados. O principal dilema centra-se em saber se a versatilidade das dobradeiras tradicionais supera a automação de alta velocidade das modernas tecnologias de dobragem.

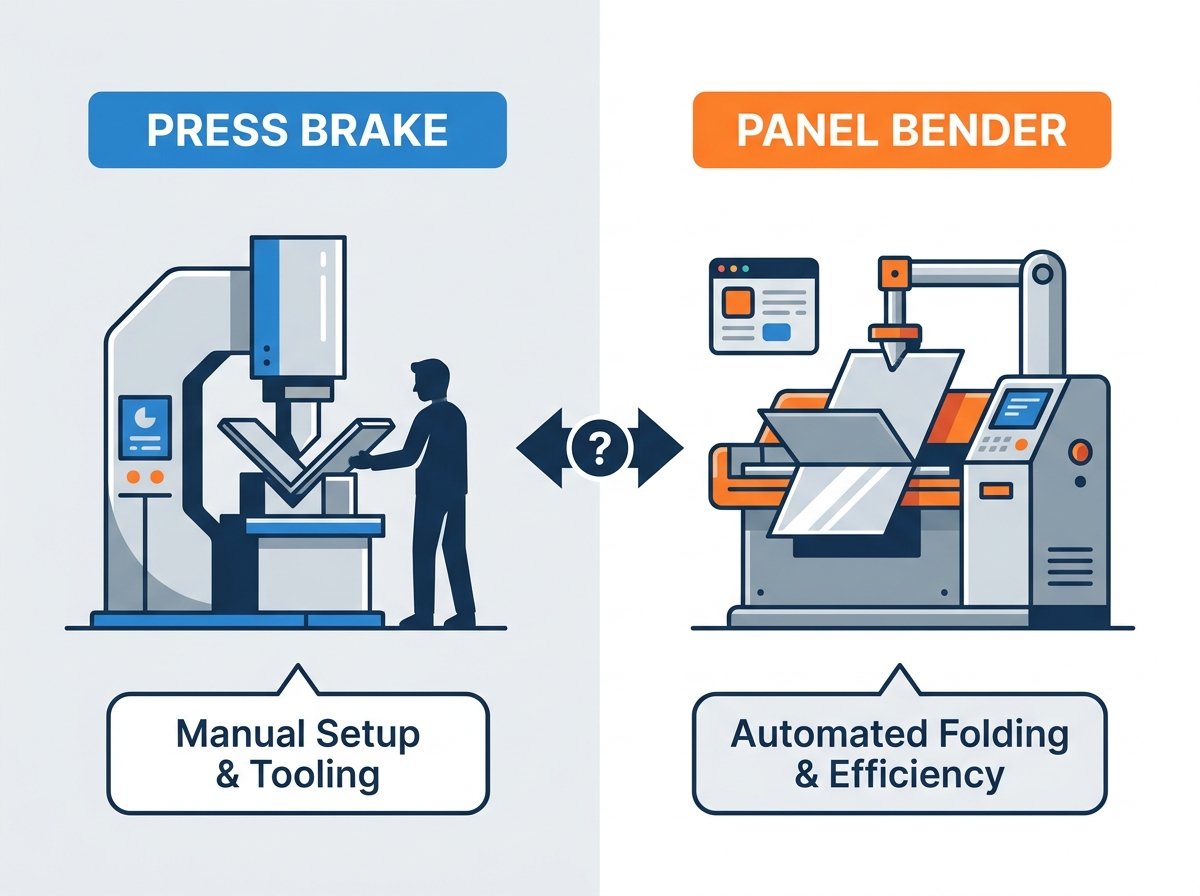

Esta avaliação técnica fornece uma comparação baseada em evidências entre dobradeiras e equipamentos de dobramento automatizados. Ao analisar a cinemática da máquina, as compensações operacionais e as realidades de implementação, as oficinas de fabricação podem fazer investimentos informados em equipamentos de capital. Compreender as diferenças mecânicas e as capacidades de produção desses sistemas otimiza o espaço físico, a alocação de mão de obra e a eficiência geral da fabricação.
Rendimento versus flexibilidade: As dobradeiras de painéis normalmente produzem tempos de ciclo 2x a 3x mais rápidos para perfis padrão, enquanto as dobradeiras permanecem superiores para aplicações complexas, de caixa profunda ou de grande tonelagem.
Quem controla a produção: Em uma prensa dobradeira, o operador controla a máquina; em uma dobradeira de painel, a máquina acompanha o operador, melhorando drasticamente a previsibilidade.
Dependência de mão de obra: As prensas dobradeiras dependem muito da experiência do operador para ritmo, configuração e precisão; as máquinas dobradeiras de painéis automatizam o manuseio de materiais e ajustes de ferramentas, mitigando o impacto da escassez de mão de obra qualificada.
Investimento de capital: O custo inicial de aquisição de máquinas dobradeiras de painéis é significativamente maior do que o de dobradeiras, exigindo execuções de produção de alto volume ou altamente repetitivas para justificar o ROI.
Realidades de transição: Mover a produção de uma dobradeira para uma dobradora de painéis requer o recálculo de peças planas, já que a chapa metálica se alonga de maneira diferente sob a cinemática de dobramento em comparação com a dobra a ar tradicional.
Índice
A operação fundamental de uma prensa dobradeira CNC envolve um punção descendente pressionando a chapa metálica em uma matriz em V estacionária. Este processo normalmente utiliza flexão de ar. O punção empurra o material o suficiente para dentro da matriz para atingir o ângulo desejado, dependendo da profundidade do curso da máquina e da relação de abertura em V. Outros métodos incluem assentamento e cunhagem, que exigem uma tonelagem significativamente maior para forçar o material a se conformar exatamente à geometria da matriz. A física depende inteiramente da força vertical e do atrito.
Operar uma prensa dobradeira requer inerentemente a manipulação de peças entre cada dobra. Um operador ou braço robótico deve segurar, apoiar e girar fisicamente a chapa metálica. Para painéis grandes ou pesados, esta manipulação manual causa fadiga significativa e retarda os tempos de ciclo. Uma sequência de dobra manual padrão envolve várias etapas físicas:
Recupere a placa plana do palete de preparação.
Alinhe a folha contra os dedos do backgauge CNC.
Pressione o pedal para acionar o aríete.
Apoie o peso do material enquanto o flange oscila para cima.
Retraia, vire e reposicione a peça para a próxima sequência.
Além disso, diferentes raios de curvatura, ângulos agudos e diferentes espessuras de material exigem trocas físicas de ferramentas. Os operadores devem trocar punções e matrizes manualmente, levando à paralisação da máquina durante configurações complexas.

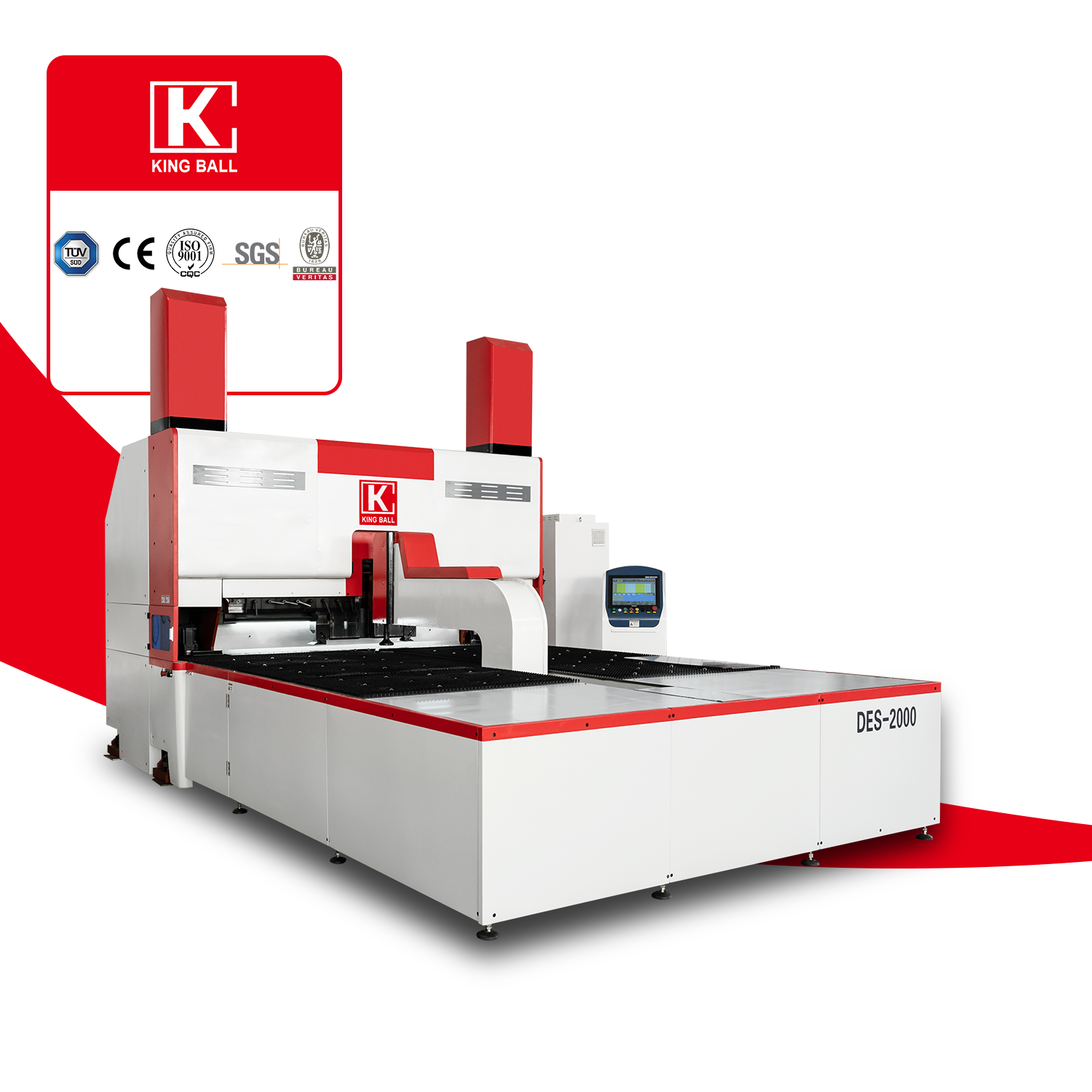

A cinemática operacional das Curvadoras de Painéis difere fundamentalmente da prensagem vertical tradicional. Em vez de forçar o material para dentro de uma matriz, a máquina mantém a folha completamente plana usando um porta-chapas robusto. As lâminas de dobra superior e inferior passam então pela flange saliente, dobrando o material para cima ou para baixo até o ângulo programado. Essa ação de limpeza distribui a tensão de maneira diferente pela chapa metálica e elimina a necessidade de suportar todo o peso da peça durante a dobra.
A manipulação automatizada de peças define a eficiência desses sistemas. Rotadores e manipuladores integrados seguram a chapa plana, posicionando-a com precisão para múltiplas dobras ao longo de diferentes bordas, sem qualquer intervenção manual. Padrões pioneiros da indústria, como os sistemas Salvagnini P4, estabeleceram essas linhas de base mecânicas, demonstrando como a rotação automatizada reduz drasticamente os tempos de ciclo. Além disso, essas máquinas utilizam ferramentas universais. As lâminas de dobra se adaptam automaticamente a diferentes comprimentos de flange e espessuras de material, eliminando as mudanças físicas de ferramenta necessárias em uma prensa dobradeira.
A confusão do mercado frequentemente confunde os limites entre as dobradeiras CNC padrão e os sistemas de dobra de painéis totalmente automatizados. Embora ambos utilizem cinemática de dobramento em vez de prensagem em V, suas capacidades operacionais e aplicações alvo variam amplamente. Uma máquina dobradeira CNC padrão, muitas vezes chamada de caixa ou dobradora de panela, normalmente exige que um operador empurre manualmente a folha contra um backgauge e gire fisicamente a peça entre as dobras. A viga dobrável então oscila para cima para criar a curva.
Em contraste, as dobradeiras de painéis industriais apresentam sistemas de pinça e rotador automatizados e totalmente integrados. Depois que o operador ou um sistema de carregamento automatizado alimenta a peça plana inicial na máquina, o equipamento cuida de todo o posicionamento subsequente. As dobradeiras CNC padrão também enfrentam limitações em relação à rigidez estrutural e ao volume de produção quando comparadas às dobradeiras de painéis para serviços pesados, que são projetadas para ambientes de produção contínua, de alta velocidade e com vários turnos.
Recurso | Pasta CNC padrão | Dobrador de painel automatizado |
|---|---|---|
Manipulação de peças | Rotação manual pelo operador | Totalmente automatizado através de garras/rotadores |
Configuração de ferramentas | Ajustes manuais de ferramentas segmentadas | Ajuste universal automático da ferramenta |
Volume de produção | Baixo a Médio | Alto volume/mudança contínua |
Rigidez Estrutural | Dever padrão | Estrutura industrial resistente |
A análise do tempo necessário para concluir uma peça multidobra revela fortes contrastes entre as duas tecnologias. Em uma prensa dobradeira, o tempo de ciclo inclui o operador pegando a peça bruta, alinhando-a contra o backgauge, executando a dobra, retraindo a peça, virando-a ou girando-a e repetindo o processo. Se a peça exigir vários conjuntos de ferramentas, as configurações de dobra em estágios acrescentam mais complexidade e tempo. A prensa dobradeira é inerentemente limitada pela fadiga do operador, velocidades de manuseio e destreza manual. Lutar contra uma chapa 4x8 de aço calibre 11 o dia todo retarda até mesmo o operador mais veterano.
O equipamento de dobramento de painel altera fundamentalmente a dinâmica do ritmo. Como a máquina controla toda a rotação e posicionamento internamente, ela determina o tempo do ciclo. O operador simplesmente carrega a peça bruta e descarrega a peça acabada, garantindo um rendimento automatizado e previsível. Durante a execução em lote, a eliminação do manuseio manual entre passagens permite que os dobradores de painéis alcancem tempos de ciclo até 2x a 3x mais rápidos nas geometrias aplicáveis. Por exemplo, uma porta de gabinete elétrico padrão de seis dobras pode levar 90 segundos em uma prensa dobradeira, mas apenas 30 segundos em uma dobradeira automatizada.
As prensas dobradeiras se destacam em aplicações geométricas específicas onde a tecnologia de dobramento enfrenta dificuldades. Eles continuam sendo a escolha superior para perfis estreitos, caixas profundas, ângulos agudos extremos e dobramento de chapas pesadas. Geometrias que exigem punções profundas e especializadas para limpar flanges previamente dobrados são especialmente adequadas para a arquitetura aberta de uma prensa dobradeira. A capacidade de empilhar ferramentas personalizadas permite que os fabricantes formem peças complexas e assimétricas que colidiriam fisicamente com os mecanismos internos de uma pasta.
Por outro lado, os sistemas de dobra de painéis têm limitações físicas estritas ditadas pelos seus perfis de folga. O tamanho e a forma do porta-chapas e das lâminas de dobra restringem dobras internas, alturas máximas de flange e larguras mínimas de canal. Se o perfil da caixa for muito profundo, a peça irá colidir com a ferramenta superior da máquina durante a rotação. Os fabricantes devem auditar cuidadosamente as geometrias de suas peças para garantir que elas estejam dentro do envelope de folga específico da dobradeira.
Os modernos sistemas de dobra de painéis utilizam sensores avançados e integrados em tempo real para manter a precisão. Tecnologias equivalentes ao MAC2.0 da Salvagnini medem a espessura real da chapa e detectam variações de tração do material à medida que a chapa entra na máquina. O sistema então compensa automaticamente o retorno elástico em tempo real, ajustando dinamicamente o ângulo de curvatura excessiva. Isso resulta em peças altamente consistentes, mesmo quando os lotes de materiais apresentam pequenas inconsistências metalúrgicas.
As prensas dobradeiras dependem muito de sistemas de coroamento hidráulicos ou mecânicos e da habilidade do operador para manter a consistência do ângulo, especialmente em peças longas. Perseguir graus em uma curva de 3 metros requer experiência. A física do processo de dobra também difere significativamente. A ação de limpeza de uma lâmina dobrável causa um alongamento diferente do material em comparação com o atrito vertical de alta força da flexão do ar em uma matriz em V. Além disso, o processo de dobramento é geralmente mais suave na superfície do material, reduzindo os riscos e marcas de matriz comumente associados às operações de prensa dobradeira. Isto é altamente benéfico para materiais sensíveis à superfície, como aço inoxidável polido ou alumínio pré-pintado.
Os custos iniciais associados a estas máquinas representam uma grande divergência. As prensas dobradeiras CNC de nível básico e até de última geração exigem um investimento de capital inicial significativamente menor em comparação com o custo de aquisição premium de sistemas avançados de dobra de painel. As prensas dobradeiras oferecem um ponto de entrada acessível para oficinas de fabricação que buscam expandir capacidades sem grande exposição financeira.
O cálculo do retorno do investimento requer a análise do tempo de atividade da máquina, da redução do tempo de configuração e da amortização do custo por peça. Em execuções de produção de alto volume ou altamente repetitivas, a velocidade e a configuração automatizada de uma dobradeira de painel reduzem drasticamente o custo de mão de obra por peça. A capacidade da máquina de funcionar continuamente com intervenção mínima do operador acelera a amortização do CapEx mais elevado, tornando-a financeiramente viável para modelos de produção específicos. Por outro lado, em ambientes de alta mistura e baixo volume, a dobradeira muitas vezes continua sendo a escolha economicamente mais adequada.
O atual mercado de trabalho qualificado apresenta desafios significativos para as oficinas de fabricação. Encontrar, contratar e reter operadores de dobradeiras experientes que entendam profundamente as tolerâncias de dobra, o sequenciamento manual e as configurações complexas é difícil e caro. A dobradeira depende inteiramente dessa experiência humana para funcionar com precisão e eficiência. Um operador altamente qualificado pode fazer uma prensa dobradeira cantar, mas um novato pode gerar sucata substancial e obstruir toda a oficina.
A transição para a dobra de painéis muda o paradigma trabalhista. O requisito se afasta da manipulação manual de alta intensidade e de habilidades físicas especializadas de dobra em direção à programação off-line, carregamento automatizado e monitoramento básico da máquina. Os operadores não precisam entender deduções complexas de dobras ou lutar fisicamente com chapas pesadas. Isso permite que as oficinas utilizem pessoal menos experiente para a operação da máquina, ao mesmo tempo que alocam seus programadores e engenheiros altamente qualificados para otimizar o software e o fluxo de produção.
O espaço físico é uma mercadoria premium em qualquer instalação de produção. Embora a área ocupada pelas próprias máquinas possa ser comparável dependendo do modelo, as dobradeiras exigem extensas áreas de preparação para o trabalho em andamento (WIP) e enormes armários de armazenamento de ferramentas para punções e matrizes. Os sistemas de dobra de painéis, com suas ferramentas universais e rápido rendimento, muitas vezes reduzem a necessidade de preparação extensa de WIP, simplificando o layout do piso.
Os perfis de manutenção a longo prazo também diferem. As prensas dobradeiras exigem gerenciamento de fluido hidráulico, calibração regular de sistemas de coroamento e substituição contínua de ferramentas mecânicas devido ao desgaste. Os modernos equipamentos de dobra de painéis geralmente utilizam acionamentos servoelétricos, que eliminam a manutenção hidráulica, mas introduzem conjuntos complexos de sensores e mecanismos manipuladores automatizados que requerem suporte técnico especializado.
Categoria de manutenção | Prensa dobradeira CNC | Dobrador de painel automatizado |
|---|---|---|
Sistema de acionamento | Trocas de óleo hidráulico, verificações de válvulas | Monitoramento de motor servoelétrico |
Desgaste de ferramentas | Desgaste de alto atrito em punções/matrizes | Baixo desgaste por fricção nas lâminas de limpeza |
Calibração | Ajustes de coroamento mecânicos/hidráulicos | Conjunto de sensores e alinhamento do manipulador |
A migração de peças de uma dobradeira para uma dobradeira de painel apresenta um gargalo significativo de engenharia e design. Os blanks planos legados não podem simplesmente ser transferidos diretamente para a nova máquina. A necessidade de redesenhar e reprojetar padrões planos é uma importante realidade de implementação. Os departamentos de engenharia devem investir tempo na atualização de arquivos CAD e na reprogramação de peças para acomodar a nova cinemática de dobra.
A física dos ajustes de planificação determina esse requisito. Os fatores K e as deduções de dobra devem ser recalibrados porque as características de deformação do material diferem fundamentalmente na cinemática de limpeza e dobra em comparação com a dobra a ar tradicional. O material se estica de maneira diferente, o que significa que um corte plano em branco para uma prensa dobradeira resultará em dimensões finais incorretas se dobrado em uma dobradeira de painel. As oficinas devem levar em conta esta curva de aprendizado de engenharia ao planejar a transição.
As operações de dobradeiras envolvem custos ocultos e logística de armazenamento complexa associada a extensas bibliotecas de ferramentas. As oficinas devem manter uma vasta gama de punções, matrizes, ferramentas especializadas para bainhas e fitas de proteção de superfície para lidar com diversas geometrias. Gerenciar, organizar e alterar fisicamente essas ferramentas consome um tempo valioso de produção e requer monitoramento constante de estoque.
Os sistemas de dobra de painéis oferecem uma realidade de configuração sem ferramentas para a maioria dos perfis padrão. As lâminas de dobragem universais adaptam-se automaticamente a diferentes comprimentos e espessuras. No entanto, identificar os limites absolutos desta ferramenta universal evita tempos de inatividade inesperados. Embora lide com flanges padrão sem esforço, geometrias específicas, como canais estreitos ou curvas deslocadas, ainda podem exigir inserções de ferramentas auxiliares ou personalizadas. A compreensão desses limites evita paradas inesperadas de produção quando peças complexas são introduzidas na programação.
Nenhuma das máquinas é universalmente superior; a escolha ideal depende inteiramente da geometria da peça, do volume de produção e das restrições específicas de mão de obra da instalação. As oficinas de fabricação devem alinhar seus investimentos em equipamentos com suas principais estratégias de fabricação. A lógica da seleção determina a escolha de uma dobradeira para produção de alta mistura/baixo volume, dobra de chapas pesadas, geometrias de caixa profunda e fabricação personalizada complexa, onde a flexibilidade é fundamental. Por outro lado, os sistemas de dobra de painéis são a escolha certa para produção de alto volume, altamente repetitiva, sensível à superfície ou de painéis grandes, onde o manuseio manual é um grande gargalo.
A máquina-ferramenta CNC Nanjing Jinqiu oferece suporte aos fabricantes com soluções de máquinas-ferramenta CNC projetadas para melhorar a eficiência, a precisão e a estabilidade da produção do processamento de chapas metálicas. A empresa pode ajudar os clientes a avaliar configurações de equipamentos adequadas de acordo com seus materiais, geometrias de peças, volumes de produção e requisitos de automação.
Para avançar de forma eficaz, os gerentes de fabricação devem executar as seguintes etapas:
Audite suas 20 peças de maior volume para verificar a compatibilidade geométrica com a cinemática de dobramento.
Calcule os tempos atuais do ciclo da dobradeira em relação aos tempos de dobramento automatizados simulados fornecidos pelos fabricantes de equipamentos.
Avalie o mercado de trabalho local para determinar a viabilidade a longo prazo da operação manual de máquinas versus sistemas automatizados.
Consulte um engenheiro de aplicações para mapear o processo de redesenho de padrão plano e estimar as horas de engenharia necessárias para a transição.
R: As prensas dobradeiras podem lidar com espessuras extremas, geralmente excedendo chapas de 1 polegada, dependendo da tonelagem da máquina. As máquinas dobradeiras de painel são normalmente limitadas a bitolas mais finas, geralmente atingindo o máximo em torno de bitola 11 (0,120") para aço inoxidável ou bitola 9 (0,150") para aço carbono, dependendo do modelo específico da máquina e da configuração da lâmina.
R: Não. Embora reduzam drasticamente a carga de trabalho para painéis e gabinetes padrão, as prensas dobradeiras continuam necessárias para chapas pesadas, perfis estreitos, caixas profundas e geometrias que exigem configurações de punção especializadas que as lâminas dobráveis não conseguem acomodar fisicamente.
R: A flexão do ar em uma prensa dobradeira força o material em uma matriz em V, criando atrito concentrado e alongamento específico. Um dobrador de painel limpa o flange para cima ou para baixo enquanto mantém a folha plana, distribuindo a tensão de maneira diferente. Isso requer o recálculo dos fatores K e das deduções de dobra para peças planas precisas.
R: Não. Uma dobradeira CNC padrão exige que o operador posicione e gire manualmente a peça entre as dobras. Uma dobradeira de painel industrial possui pinças e rotadores totalmente automatizados que manipulam a chapa sem intervenção humana, resultando em um rendimento significativamente maior.
R: O custo mais alto reflete a automação complexa. Eles incluem manipuladores de materiais integrados, ferramentas universais automatizadas que se ajustam em tempo real, sensores avançados de materiais em tempo real e software sofisticado necessário para controlar simultaneamente a rotação automatizada de peças e as sequências de dobra.
R: Sim. Como o material se alonga de maneira diferente sob a cinemática de dobramento em comparação com a dobra a ar em matriz em V, os padrões planos existentes produzirão dimensões finais incorretas. As equipes de engenharia devem recalcular as tolerâncias de dobra e atualizar os arquivos CAD para o novo equipamento.
