A fabricação de chapas metálicas enfrenta um gargalo crescente: a forte dependência de operadores altamente qualificados para gerenciar operações de dobra complexas e com múltiplas configurações. Manter tolerâncias rígidas em geometrias de peças complexas e, ao mesmo tempo, alcançar alto rendimento cria uma tensão constante, especialmente em ambientes de fabricação com alta mistura e baixo volume. A conformação manual tradicional muitas vezes tem dificuldade para acompanhar essas demandas, levando os fabricantes a explorar soluções automatizadas. A mudança da conformação manual para a dobra automatizada de painéis representa uma grande atualização operacional para muitas oficinas. No entanto, a seleção do equipamento certo requer uma avaliação rigorosa dos sistemas de acionamento, mecanismos de fixação e níveis de automação, em vez de simplesmente confiar nas folhas de especificações padrão do OEM. A compreensão dessas nuances técnicas garante que você invista em máquinas que realmente resolvam seus desafios de produção sem introduzir novos gargalos.
Automação versus flexibilidade: As máquinas dobradeiras de painéis totalmente automatizadas reduzem drasticamente os tempos de ciclo para peças complexas e multifacetadas, mas as máquinas dobradeiras tradicionais permanecem superiores para materiais ultraespessos e geometrias personalizadas extremas.
Impacto no sistema de acionamento: Os dobradores de painel servoelétricos oferecem menor manutenção e maior eficiência energética, enquanto os sistemas hidráulicos são necessários para aplicações de alta tonelagem.
Os mecanismos de fixação determinam as capacidades: A escolha entre manipuladores de ventosa e de braço de pressão determina diretamente o tamanho mínimo da peça, a qualidade do acabamento superficial e as alturas permitidas do flange.
Índice
Os dobradores de painel utilizam lâminas de dobra oscilantes para dobrar o material em torno de uma contra-lâmina estacionária. Esta abordagem cinemática permite uma dobra rápida e multidirecional sem reposicionar a chapa inteira. O material permanece plano sobre a mesa da máquina, o que elimina completamente o efeito “chicote” comum na dobra de grandes painéis em equipamentos tradicionais. Em contraste, uma prensa dobradeira depende da descida linear de um punção em uma matriz, forçando o material a um formato de V específico. A ação oscilante do dobrador de painel reduz significativamente a manipulação física necessária durante o ciclo de conformação, permitindo que dobras positivas e negativas sejam executadas em rápida sucessão.
Quando um operador forma uma porta de gabinete grande com um freio padrão, ele deve suportar fisicamente o peso do material à medida que ele oscila para cima durante a curva. Isto requer vários operadores ou seguidores de planilhas especializados. A tecnologia de dobra de painel contorna totalmente esse problema. O manipulador da máquina avança e gira a peça plana, enquanto as lâminas de dobra superior e inferior se articulam para criar os flanges. Esta diferença fundamental na cinemática muda a forma como as peças devem ser projetadas e processadas.
Compreender onde as dobradeiras de painéis se enquadram no cenário industrial mais amplo evita erros de aquisição dispendiosos. Eles desempenham uma função altamente específica em comparação com outros equipamentos de conformação encontrados no chão de fábrica.
Máquinas dobradeiras de chapas: As máquinas dobradeiras padrão usam uma única viga dobrável para dobrar o material. Geralmente são mais lentos e requerem mais intervenção manual. Os verdadeiros dobradores de painel apresentam lâminas superiores e inferiores de múltiplos eixos e oscilação rápida, permitindo geometrias muito mais complexas e tempos de ciclo mais rápidos.
Dobradores de tubos, tubulações e perfis: Os dobradores de painéis são estritamente projetados para fabricação de chapas planas. Eles não podem processar perfis estruturais, cantoneiras ou tubos.
Máquinas dobradoras de rolos: As dobradeiras de rolos criam formas cilíndricas contínuas e de longo raio, como tanques ou tubos grandes. Os dobradores de painel são excelentes na formação precisa de flanges multiangulares em peças planas, embora possam realizar dobras escalonadas para raios grandes.
Os dobradores de painel empregam um conceito de “ferramenta universal”. A máquina utiliza um conjunto padrão de lâminas superiores e inferiores capazes de executar vários ângulos e raios de curvatura. Isso elimina as trocas físicas de ferramentas necessárias em dobradeiras, onde os operadores devem trocar punções e matrizes por diferentes perfis de dobra, espessuras de material ou raios internos. A máquina ajusta automaticamente o curso e a posição da lâmina através do controle CNC para atingir o ângulo desejado.
Esta abordagem universal resulta numa enorme redução no tempo de configuração entre trabalhos. Em um ambiente de alta mistura, um operador de freio pode gastar trinta minutos desmontando e configurando ferramentas segmentadas para uma construção de caixa complexa. Um dobrador de painel faz a transição de um programa de peça para o seguinte em segundos, pois a única mudança física é o ajuste automático do comprimento da ferramenta do porta-chapas para corresponder às dimensões da nova peça.
A dobra automatizada do painel reduz drasticamente o manuseio manual de materiais. A máquina manipula a chapa automaticamente durante o ciclo de dobra. Isto elimina o esforço ergonômico e os riscos de segurança associados à operação manual, onde os operadores devem apoiar e guiar peças pesadas ou desajeitadas em cada curva. Ao remover as mãos do operador da área de conformação, as oficinas observam uma queda imediata nos erros relacionados à fadiga e nos incidentes de segurança.

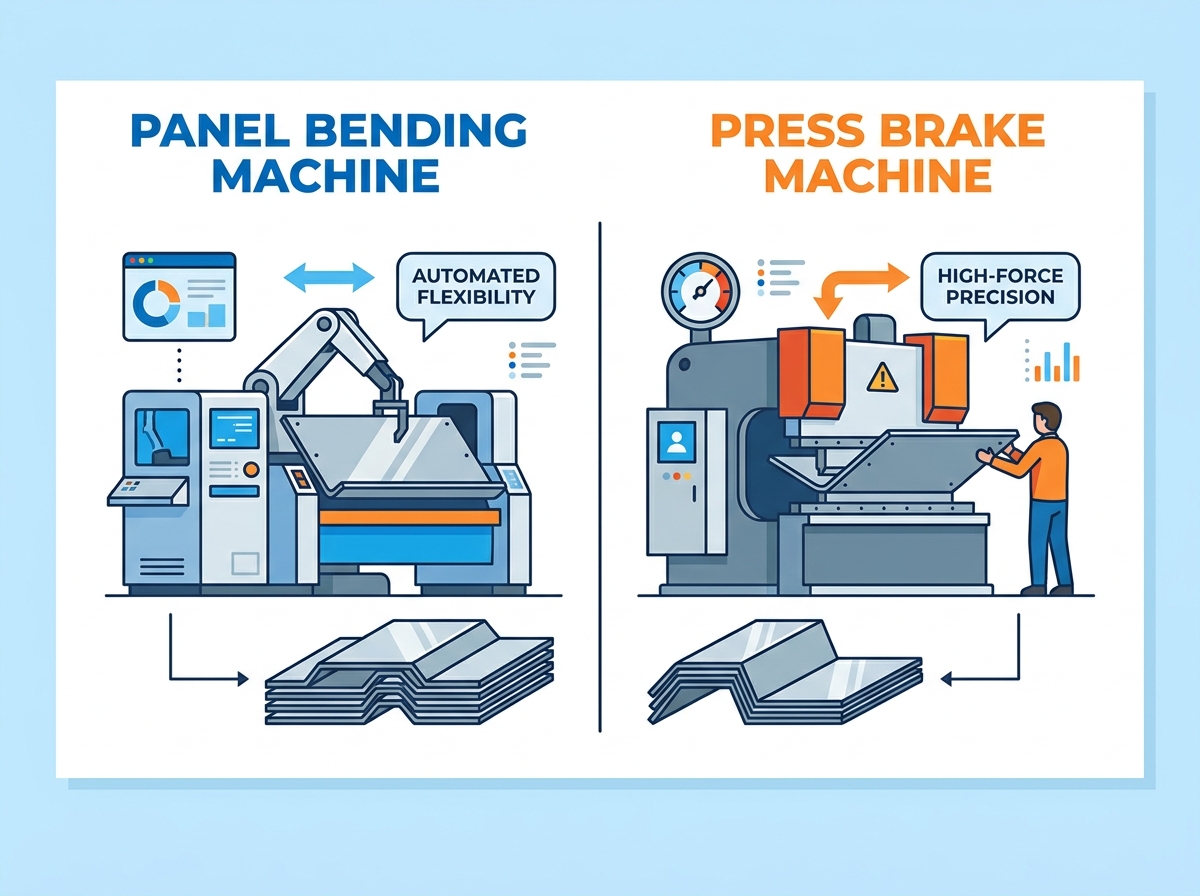

Recurso | Máquina dobradeira de painel | Máquina de freio de imprensa |
|---|---|---|
Manuseio de Materiais | Rotação e avanço automatizados | Suporte manual e posicionamento |
Configuração de ferramentas | Lâminas universais, ajuste automático | Mudanças manuais de punção e matriz |
Orientação da peça | Permanece deitado sobre a mesa | Balança para cima durante a curva |
Tempo de ciclo (peças complexas) | Operação extremamente rápida e contínua | Mais lento, requer reposicionamento |
Os sistemas servoelétricos utilizam servomotores CA emparelhados com mecanismos de correia/polia ou parafuso esférico para acionar as lâminas de flexão e os sistemas de fixação. A completa ausência de óleo hidráulico elimina o desvio térmico, resultando em maior repetibilidade do ângulo de curvatura em turnos longos. À medida que a máquina funciona, não há fluido para aquecer e alterar a viscosidade, o que significa que a primeira parte do dia combina perfeitamente com a última parte do dia.
Essas máquinas são ideais para materiais de espessura fina a média, como componentes HVAC, luminárias ou gabinetes elétricos, onde a precisão, o baixo consumo de energia e a manutenção mínima são priorizados. As rotinas de manutenção são simplificadas para lubrificar rolamentos e inspecionar correias, em vez de gerenciar trocas de óleo, substituições de filtros e reparos de vazamentos.
Os modelos hidráulicos contam com cilindros hidráulicos e válvulas proporcionais para atuação da lâmina e força de fixação. Eles geram uma tonelagem enorme e sustentada necessária para dobrar chapas grossas ou materiais de alta resistência, como aço inoxidável e alumínio de alto calibre. Quando uma oficina processa materiais que exigem altas forças de conformação, a hidráulica continua sendo o padrão.
No entanto, eles consomem mais energia, exigem manutenção regular do óleo e podem sofrer pequenas variações na precisão devido a flutuações de temperatura do fluido hidráulico. As oficinas que operam sistemas hidráulicos muitas vezes precisam implementar resfriadores para manter temperaturas consistentes do óleo durante operações de produção pesadas, aumentando a área ocupada e o cronograma de manutenção geral.
As arquiteturas híbridas combinam acionamentos servoelétricos para as lâminas dobradas com sistemas hidráulicos para o mecanismo de fixação. Isto proporciona a velocidade e a precisão dos acionamentos elétricos juntamente com o poder de retenção do sistema hidráulico. As lâminas elétricas se movem rapidamente para executar as dobras, enquanto o porta-chapas hidráulico garante que o material não escorregue durante curvas de grande tonelagem.
Os sistemas híbridos oferecem uma solução intermediária para fabricantes que precisam de alto rendimento e capacidade de processar materiais moderadamente espessos sem ocupar o espaço total de uma máquina puramente hidráulica. Eles equilibram a necessidade de velocidade com a necessidade de fixação rígida.
Avalie a espessura do material primário e a resistência à tração para determinar os requisitos de tonelagem.
Avalie a capacidade energética e as metas de consumo de energia da sua instalação.
Revise a capacidade da sua equipe de manutenção para gerenciar sistemas hidráulicos versus acionamentos eletromecânicos.
Analise a tolerância necessária do ângulo de curvatura; tolerâncias mais rígidas geralmente favorecem sistemas servoelétricos.
O método usado para segurar e mover a folha determina as capacidades da máquina. Os sistemas de ventosas utilizam manipulação a vácuo, permitindo o processamento de peças menores e evitando danos à superfície de materiais sensíveis, como alumínio pré-pintado ou aço inoxidável polido. Como as ventosas aderem à superfície plana da folha, elas não interferem nas bordas, permitindo a formação de flanges muito estreitas.
No entanto, os sistemas de vácuo enfrentam problemas com folhas fortemente perfuradas ou materiais com pesadas incrustações de laminação. Os sistemas de braços de prensagem utilizam braços de fixação mecânicos, oferecendo aderência superior para peças pesadas e materiais perfurados. As mandíbulas mecânicas mordem fisicamente a borda da peça bruta. Embora altamente seguros, eles impõem restrições ao tamanho mínimo da peça e às folgas internas dos flanges, pois as mandíbulas requerem espaço físico para operar sem colidir com as lâminas de dobramento.
Os sistemas semiautomáticos requerem carregamento manual da peça bruta e descarregamento da peça acabada, enquanto a máquina cuida da sequência de dobra. Um operador coloca a folha plana contra os pinos de esquadria, inicia o ciclo e remove o painel formado quando concluído. Eles são melhores para execuções variáveis e de menor volume, onde os tamanhos das peças mudam com frequência.
Configurações totalmente automatizadas integram carregadores de folhas, veículos guiados automaticamente e descarga robótica. Um sistema de pórtico ou robô articulado coleta peças brutas de um palete, alimenta a máquina e empilha os produtos acabados. Células totalmente automatizadas permitem a fabricação “sem luz”, mas exigem uma padronização rígida no projeto das peças e nos processos de corte anteriores. Se um blank estiver fora da tolerância, o carregador automatizado poderá não conseguir posicioná-lo corretamente, causando uma falha na máquina.
Escolha um dobrador de painel para dobras positivas/negativas, bainhas, curvas radiais e painéis multifacetados como portas, prateleiras ou armários. A capacidade de inverter a direção da dobra instantaneamente os torna perfeitos para dobras em Z e perfis de arestas complexos. Eles se destacam na formação de painéis grandes e planos com múltiplas bordas.
Escolha uma máquina dobradeira para conformação de caixas profundas, perfis estreitos, chapas extremamente espessas e peças que exigem ferramentas personalizadas especializadas, como dobras offset, venezianas ou cunhagem. Um dobrador de painel não pode formar um canal estreito e profundo porque o manipulador e o porta-chapas exigem uma área plana mínima para segurar a peça. As prensas dobradeiras, com sua vasta gama de punções pescoço de ganso e matrizes especializadas, lidam facilmente com essas geometrias extremas.
As dobradeiras de painéis se destacam em ambientes de alta mistura e baixo volume devido às ferramentas de configuração zero, permitindo que tamanhos de lote de um permaneçam lucrativos. Ao comparar os tempos de ciclo para um painel de 4 lados, um dobrador de painel geralmente conclui a peça em segundos. O manipulador gira a peça 90 graus instantaneamente entre as dobras das arestas.
Uma prensa dobradeira requer significativamente mais tempo de trabalho entre andares devido aos requisitos de manuseio e reposicionamento do operador. O operador deve dobrar um lado, remover a peça, girá-la manualmente, alinhá-la contra o backgauge e iniciar a próxima dobra. Para um painel grande, esse manuseio manual é responsável pela maior parte do tempo do ciclo.
Reconheça o gasto de capital inicial significativamente maior da tecnologia de dobra de painéis. Estas máquinas representam um grande investimento em automação. No entanto, as despesas operacionais muitas vezes favorecem o dobrador de painéis ao longo do tempo. Compare os custos de estoque de ferramentas: uma prensa dobradeira requer racks de punções e matrizes caras, enquanto uma dobradeira de painel usa seu conjunto universal.
O consumo de energia é geralmente menor em dobradores de painel servoelétricos em comparação com grandes freios hidráulicos que funcionam continuamente. As taxas de trabalho também mudam; em vez de exigir um metalúrgico altamente experiente para formar manualmente peças complexas, uma oficina pode utilizar uma máquina para carregar peças brutas e monitorar o ciclo automatizado.
Tipo de aplicativo | Equipamento Recomendado | Raciocínio |
|---|---|---|
Portas de gabinete grandes | Dobrador de painel | Elimina a flexão rápida e rápida em vários lados |
Suportes de Placa Grossa (1/2") | Pressione o freio | Requer alta tonelagem concentrada |
Canais estreitos profundos | Pressione o freio | O manipulador dobrador de painel não consegue segurar perfis estreitos |
Painéis finos de alta mistura | Dobrador de painel | Tempo zero de configuração entre diferentes geometrias de peças |
As desconexões entre os modelos de engenharia e o software de controle da máquina representam um risco significativo. Se o departamento de engenharia projetar peças com raios de curvatura que a máquina não consegue executar, a produção será interrompida. Avalie os recursos de programação off-line, a precisão da simulação 3D e a compatibilidade com os sistemas de execução de fabricação existentes.
Enfatize a necessidade de um software que calcule automaticamente as tolerâncias de dobra e execute a detecção de colisões. O software deve desdobrar o modelo 3D, aplicar o fator K correto para a máquina específica e simular a sequência de dobra para garantir que a peça não colida com a estrutura da máquina ou com as ferramentas durante o ciclo.
Os dobradores de painel exigem tamanhos de blanks altamente precisos. Variações no corte ou puncionamento a laser se traduzem diretamente em erros dimensionais na peça dobrada final. Como a máquina faz referência às bordas externas da peça bruta para posicionar as dobras, uma peça bruta cortada 1mm a mais resultará em um flange 1mm a mais.
Estabeleça controles rigorosos de tolerância nas máquinas de perfilamento anteriores antes de integrar uma dobradeira de painel para garantir qualidade consistente. A calibração regular de máquinas de corte a laser e puncionadeiras de torre é obrigatória. Se o seu processo de blanking for desleixado, o processo de dobra automatizado apenas amplificará esses erros.
Mudar da conformação manual para a dobra automatizada altera o conjunto de habilidades necessárias, desde metalurgia tátil até programação CNC e solução de problemas do sistema. O operador não sente mais o escoamento do metal; eles monitoram sensores, alarmes e movimentos robóticos.
Faça um orçamento para treinamento abrangente de OEM e priorize sistemas de interface homem-máquina intuitivos e visualmente guiados durante o processo de aquisição. Os operadores precisam entender como se recuperar de uma falha na máquina, como ajustar parâmetros para variações de lotes de materiais e como realizar manutenção eletromecânica de rotina.
Selecionar a máquina dobradeira de painel certa requer mais do que comparar tonelagem, velocidade de dobra ou especificações de equipamento padrão. Os fabricantes devem avaliar a geometria das peças, a espessura do material, o volume de produção, os sistemas de acionamento, os métodos de fixação, a precisão do corte inicial, a compatibilidade do software e o nível necessário de automação.
A máquina-ferramenta CNC Nanjing Jinqiu fornece equipamentos CNC para processamento de chapas metálicas e soluções técnicas para fabricantes que buscam maior precisão de dobra, eficiência de produção e automação. Sua experiência no setor pode ajudar os clientes a avaliar as configurações dos equipamentos de acordo com seus materiais específicos, designs de peças e requisitos de produção.
Antes de investir em um sistema de dobra de painéis:
Realize uma auditoria de estudo de tempo das 20 peças atuais de maior volume para identificar gargalos no manuseio manual.
Calcule os tempos de configuração atuais em suas operações de dobra existentes para quantificar as horas de produção perdidas.
Solicite simulações de tempo de ciclo aos fabricantes de equipamentos com base em seus arquivos CAD específicos para verificar as declarações de rendimento.
Avalie suas tolerâncias de corte a montante para garantir a compatibilidade com sistemas automatizados de referência de arestas de dobra.
Avalie o espaço físico e a disponibilidade de energia da sua instalação para acomodar células automatizadas de carga e descarga.
R: A espessura máxima varia de acordo com a máquina e o tipo de material. Os modelos servoelétricos normalmente lidam com aço-carbono de até 3 mm (calibre 11), enquanto os modelos hidráulicos para serviços pesados podem processar aço-carbono de até 4 mm ou 5 mm. Consulte sempre as especificações do fabricante para tipos de materiais específicos.
R: Os dobradores de painéis são excelentes na produção de pequenos lotes devido ao seu ferramental universal. Eles não exigem nenhuma troca física de ferramenta entre diferentes ângulos ou perfis de dobra, tornando os tamanhos de lote altamente eficientes em comparação com a configuração manual necessária em uma prensa dobradeira.
R: Os dobradores de ventosas usam ventosas para segurar a folha, ideais para superfícies delicadas e peças pequenas, mas ruins para metal perfurado. Os dobradores de braço de prensa usam grampos mecânicos, proporcionando forte aderência para chapas pesadas ou perfuradas, mas limitando o tamanho mínimo da peça.
R: Sim, os dobradores de painéis são altamente capazes de formar bainhas e curvas de grandes raios por meio de um processo chamado dobra escalonada ou colisão, utilizando suas ferramentas universais padrão sem a necessidade de matrizes especializadas.
R: Não. Os dobradores de painel usam um conjunto universal de lâminas de dobra superiores e inferiores. A máquina ajusta o curso e o ângulo da lâmina dinamicamente por meio de programação CNC para obter vários ângulos de curvatura, eliminando a necessidade de punções e matrizes dedicadas.
A: Os dobradores de painel fazem referência às bordas externas da peça bruta para posicionamento. Se a peça bruta cortada a laser for dimensionalmente imprecisa, esses erros serão agravados durante o processo de dobra, resultando em peças finais fora da tolerância.
R: Não. As dobradeiras de painéis são projetadas exclusivamente para fabricação de chapas planas. A dobra de tubos e tubulações requer máquinas totalmente diferentes, projetadas para suportar perfis cilíndricos ou estruturais durante o processo de conformação.
