A fabricação de chapas metálicas de precisão depende inteiramente da combinação da tecnologia de dobra correta com volumes de produção, medidores de material e requisitos de tolerância específicos. Investir na máquina dobradeira errada leva a gargalos de produção, consumo excessivo de energia, altas taxas de refugo durante a configuração e incapacidade de atender às tolerâncias rígidas do cliente. Você precisa de um detalhamento técnico e objetivo dos sistemas mecânicos, hidráulicos, elétricos e híbridos para orientar a aquisição de equipamentos de capital e garantir o ROI operacional de longo prazo. Avaliaremos a mecânica central, as classificações estruturais e os casos de uso ideais para cada tecnologia. Isso garante que suas instalações correspondam diretamente às capacidades da máquina às suas demandas diárias de fabricação, evitando incompatibilidades dispendiosas em tonelagem, precisão ou velocidade do ciclo.
Os sistemas hidráulicos continuam sendo o padrão da indústria para fabricação de chapas pesadas de alta tonelagem, mas incorrem em maior manutenção contínua e custos contínuos de energia.
As prensas dobradeiras totalmente elétricas oferecem precisão superior, tempos de ciclo mais rápidos e até 50% de economia de energia, tornando-as ideais para materiais de espessura fina a média.
Os modelos híbridos preenchem a lacuna, utilizando sistemas hidráulicos acionados por servo para fornecer alta tonelagem sem o desvio térmico e o consumo constante de energia dos sistemas hidráulicos tradicionais.
A integração CNC é agora um requisito básico para ambientes de alta mistura/baixo volume, reduzindo drasticamente os tempos de configuração e mitigando o impacto da escassez de mão de obra qualificada.
Índice

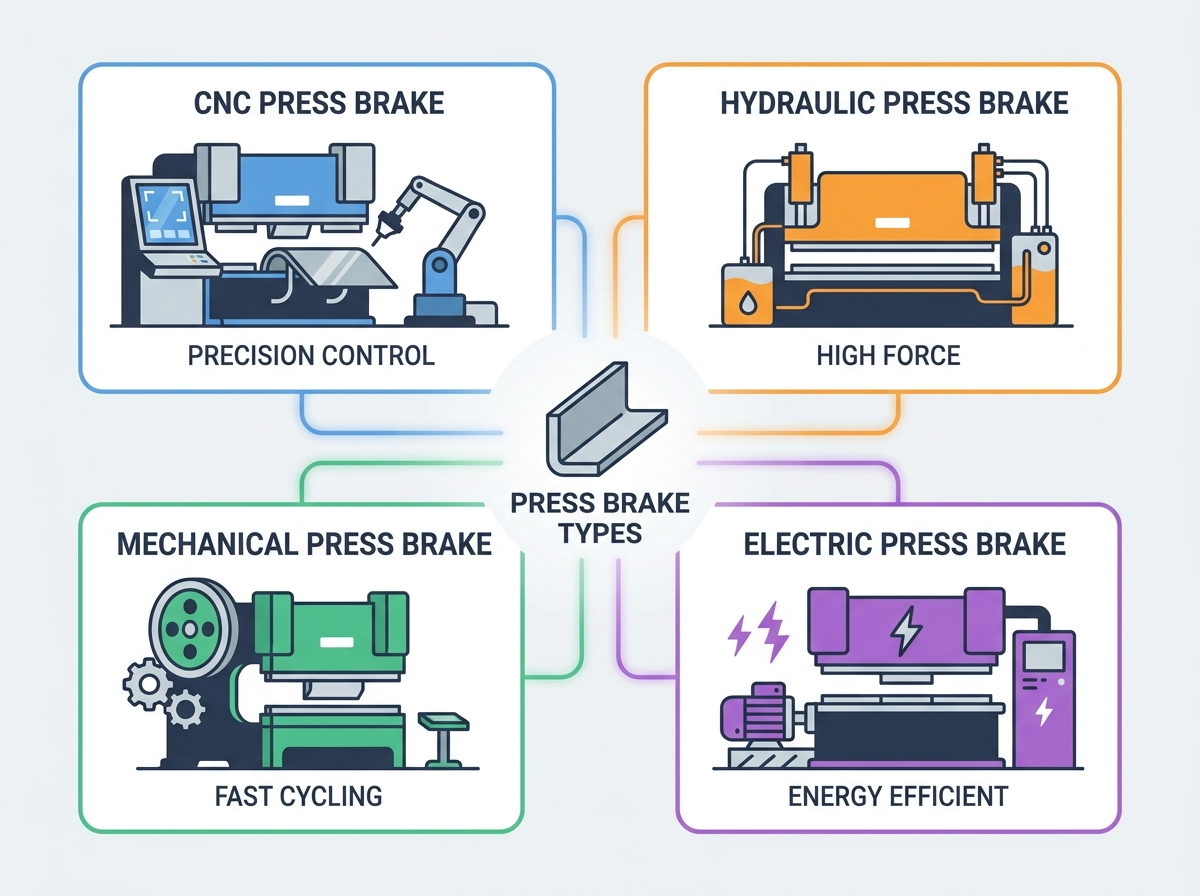

Estabeleça os requisitos operacionais básicos antes de selecionar uma prensa dobradeira . Você deve diferenciar entre produção de alto mix/baixo volume e produção de baixo mix/alto volume. Ambientes de alta variedade exigem trocas rápidas de ferramentas, programação off-line e recursos avançados de CNC para lidar com trocas constantes. Ambientes de baixa mistura priorizam velocidade bruta, durabilidade mecânica e precisão repetível em tiragens longas.
Defina os materiais primários processados no seu piso. Concentre-se na bitola máxima, na resistência à tração e no comprimento máximo de curvatura. Esses fatores determinam diretamente a tonelagem necessária da máquina. Uma oficina que dobra aço-carbono de 1/4 de polegada requer uma força muito diferente de uma que forma alumínio de calibre 16.
Enquadre seus requisitos de precisão com cuidado. A fabricação de componentes aeroespaciais ou médicos exige maior precisão posicional. Isso geralmente requer sistemas elétricos ou eletro-hidráulicos de última geração. O trabalho em aço estrutural padrão pode tolerar variações mais amplas, permitindo configurações hidráulicas mais simples.
Tipo de produção | Principais requisitos da máquina | Tecnologia Ideal |
|---|---|---|
Mistura alta/volume baixo | Trocas rápidas de ferramentas, CNC multieixos, programação offline | Elétrica ou CNC Eletro-Hidráulica |
Mixagem baixa/volume alto | Durabilidade, alta velocidade de ciclo, manuseio automatizado de materiais | Hidráulica Híbrida ou para Serviço Pesado |
O mecanismo de flexão depende da interação entre o aríete superior móvel que segura o punção e a base inferior fixa que segura a matriz em V. Diferentes métodos de dobra alcançam resultados diferentes com base em como o punção interage com o material e a matriz.
Curvatura a ar: O punção força o material para dentro da cavidade da matriz sem tocar a parte inferior da matriz. Este método é altamente flexível e depende muito do controle preciso da profundidade do aríete. Você pode formar vários ângulos com a mesma configuração de ferramentas.
Assento: A folha é pressionada contra a parte inferior da matriz em V. Requer maior tonelagem, mas oferece melhor precisão angular com menos retorno elástico. A ponta do punção força o material no ângulo exato da matriz.
Cunhagem: envolve estampar o material completamente na matriz. É necessária uma tonelagem enorme, eliminando totalmente o retorno elástico. Geralmente é usado para peças legadas altamente repetitivas, onde a precisão exata não é negociável.
Eixos CNC padrão controlam o processo de dobra. Y1 e Y2 controlam o posicionamento independente do aríete para os cilindros esquerdo e direito. X controla a profundidade do backgauge, determinando o comprimento do flange. R controla a altura do backgauge, necessária para perfis complexos. Z1 e Z2 controlam o movimento horizontal do medidor, permitindo que os dedos se movam para a esquerda e para a direita ao longo da linha de dobra.
As prensas mecânicas usam um mecanismo de virabrequim acionado por volante. Este sistema converte a energia rotacional de um motor elétrico no movimento linear do aríete. Essas máquinas apresentam um comprimento de curso fixo e uma velocidade de ciclo físico rápida. O volante armazena enorme energia cinética, liberando-a instantaneamente quando a embreagem é acionada.
Historicamente, os operadores os aplicavam em operações simples, de alta velocidade e repetitivas de estampagem e dobra de fundo. No entanto, eles apresentam desvantagens significativas para a fabricação moderna. A incapacidade de reverter o curso no meio do ciclo cria um grave risco de travamento da máquina se estiver sobrecarregada. Se o operador alimentar material muito espesso, o aríete fica preso no ponto morto inferior.
Eles apresentam desafios complexos de conformidade de segurança em relação aos padrões da OSHA. A proteção de um sistema de volante mecânico requer extensas barreiras físicas. Além disso, geralmente oferecem menor precisão em comparação com alternativas modernas. Como o curso é fixo, você não pode ajustar a profundidade rapidamente para flexão de ar. Estas máquinas estão em grande parte sendo eliminadas em instalações de fabricação avançadas.
As prensas hidráulicas usam cilindros hidráulicos sincronizados para acionar o aríete. Isto proporciona uma força consistente durante todo o curso, ao contrário dos sistemas mecânicos que só atingem a tonelagem total na parte inferior. Eles são categorizados por classificações estruturais com base na forma como os cilindros são sincronizados.
Classificação | Método de sincronização | Melhor Aplicação |
|---|---|---|
Eixo de torção | Cilindros de conexão de eixo mecânico rígido | Curvas simples e de baixo custo, trabalho centralizado |
NC convencional | Porcas de bloqueio mecânicas dentro dos cilindros | Peças duráveis e repetitivas com controle básico de profundidade |
Eletro-Hidráulico (CNC) | Válvulas proporcionais independentes e escalas lineares | Alta precisão, dobra descentralizada e perfis complexos |
Os modelos de eixo de torção usam sincronização mecânica. Eles são melhores para custos mais baixos, mas oferecem menor precisão, são propensos a desgaste mecânico e não possuem capacidade de dobra descentralizada. As máquinas hidráulicas NC convencionais utilizam válvulas direcionais simples. As porcas mecânicas dentro dos cilindros controlam a profundidade. Eles oferecem alta durabilidade, mas estão limitados a peças simples.
Os modelos CNC eletro-hidráulicos representam o padrão moderno. Válvulas proporcionais independentes controladas por CNC para cada cilindro e escalas lineares ópticas garantem alta precisão. Esta configuração permite nivelamento dinâmico e recursos complexos de dobra descentralizada sem danificar a estrutura da máquina.
Essas máquinas são ideais para dobra de chapas pesadas, aço estrutural e aplicações que exigem grande tonelagem. Você os encontrará em lojas dobrando chapas grossas de até 3.000 toneladas. As realidades incluem a manutenção do fluido hidráulico, a expansão térmica que afeta a precisão da dobra durante longos turnos e o consumo contínuo de energia enquanto a bomba está em marcha lenta.
Os sistemas totalmente elétricos substituem totalmente a hidráulica. Eles usam servomotores que acionam parafusos de esferas, parafusos de roletes ou sistemas de correia e polia para serviços pesados para mover o aríete. Eles são ideais para peças complexas e de alta precisão, chapas metálicas de espessura fina a média e ambientes de fabricação ambientalmente conscientes.
As vantagens operacionais incluem economias de energia significativas. Os servomotores apenas consomem energia durante o movimento real do aríete. Quando a máquina fica parada enquanto o operador carrega o material, ela consome quase zero eletricidade. Eles oferecem poluição sonora mínima, criando um chão de fábrica muito mais silencioso. Você também obtém aceleração e desaceleração mais rápidas do aríete, o que reduz os tempos de ciclo em execuções de alto volume. Além disso, não há descarte de fluido hidráulico, eliminando uma grande dor de cabeça de manutenção.
As limitações incluem limites rígidos de tonelagem. Os acionamentos elétricos normalmente atingem no máximo cerca de 200 a 300 toneladas. Ir além disso requer servomotores enormes e pouco práticos. Eles também acarretam um gasto de capital inicial mais elevado por tonelada em comparação com os equivalentes hidráulicos. Você paga um prêmio pela velocidade e precisão.
Os modelos híbridos integram bombas hidráulicas servoacionadas. Em vez de um motor CA funcionando continuamente para bombear o fluido, um servo motor controla o fluxo hidráulico. Ele só é ativado quando o aríete requer movimento. Eles são ideais para instalações que exigem alta tonelagem de uma máquina hidráulica, mas que desejam eliminar a deriva térmica e reduzir o consumo de energia.
Ao ligar a bomba apenas quando necessário, o óleo hidráulico permanece muito mais frio. Isso elimina a expansão térmica que normalmente causa desvios nos ângulos de curvatura durante um longo turno. Você mantém a precisão matinal no final da tarde.
Embora o custo inicial seja superior ao da hidráulica padrão, a redução no uso de energia é substancial. A vida útil prolongada do óleo, a geração reduzida de calor e a precisão aprimorada muitas vezes justificam o investimento para fabricantes médios a pesados. Você obtém a força bruta da hidráulica com o controle e a eficiência de um acionamento elétrico.
O controle numérico básico oferece posicionamento simples de profundidade e backgauge. O operador calcula manualmente as deduções de dobra e insere os números brutos. Os sistemas CNC completos fornecem controle multieixos, programação offline e simulação 3D passo a passo. O operador vê um modelo 3D da peça na tela, mostrando exatamente como orientar a chapa para cada dobra.
Os sistemas CNC calculam e ajustam a deflexão da base automaticamente. Ao dobrar peças longas, a estrutura da máquina curva-se naturalmente sob pressão. O coroamento CNC usa cilindros hidráulicos na base inferior ou sistemas de cunha mecânica para empurrar essa deflexão. Isso garante ângulos consistentes em todo o comprimento da dobra.
O software CNC calcula tolerâncias de dobra, compensação de retorno elástico e coroamento automaticamente. Isto reduz drasticamente o desperdício durante a inspeção do primeiro artigo. Interfaces CNC intuitivas e recursos visuais de dobra atenuam os riscos associados à escassez de mão de obra qualificada. Ao reduzir a barreira de entrada, novos operadores podem produzir peças precisas com muito mais rapidez do que em máquinas manuais mais antigas.
O cálculo da força necessária envolve a abertura da matriz em V, a espessura do material e a resistência à tração. É necessária uma margem de segurança de 20% para evitar sobrecarga da máquina. Nunca compre uma máquina classificada exatamente para a tonelagem máxima exigida.
Dimensões físicas críticas determinam quais peças você pode encaixar fisicamente na máquina.
Comprimento do curso: Distância máxima que o carneiro pode percorrer. Isso limita a profundidade da caixa que você pode formar.
Altura aberta: O espaço entre a cama e o aríete quando totalmente aberto. Isso determina a altura máxima das ferramentas e peças que você pode extrair após a dobra.
Profundidade da Garganta: A profundidade da folga nas estruturas laterais. Isto determina o comprimento máximo do flange que pode ser dobrado nas extremidades da máquina.
Avalie a compatibilidade do ecossistema de ferramentas. Decida entre ferramentas de estilo europeu, americano ou WT com base no seu inventário existente. Considere a necessidade de sistemas de fixação rápida hidráulicos ou pneumáticos para ambientes de alta mistura. As trocas rápidas de ferramentas mantêm a máquina dobrada em vez de ficar parada durante a configuração.
Aborde as realidades da instalação física antes de receber a entrega. Máquinas de alta tonelagem exigem capacidades específicas de suporte de carga de fundação. Pode ser necessário colocar uma base de concreto armado. Verifique a folga superior para amarração e acesso ao guindaste durante a instalação. Certifique-se de que sua instalação tenha estabilidade na fonte de alimentação para lidar com o consumo elétrico sem quedas de tensão.
Sistemas de segurança integrados, como proteção contra laser e cortinas de luz, são necessários para proteger os operadores. Esses sistemas param o aríete instantaneamente se uma obstrução quebrar o feixe de laser logo abaixo da ponta do punção. Os operadores necessitam de treinamento dedicado para fazer a transição de máquinas manuais para interfaces CNC avançadas.
Considere a logística de manuseio de materiais. Como você moverá chapas pesadas de e para a máquina? Avalie o potencial para futuros cuidados robóticos. Se você planeja automatizar, certifique-se de que a máquina tenha as interfaces de software e hardware necessárias. Verifique a compatibilidade do software com seus sistemas CAD/CAM existentes para permitir uma programação offline perfeita.
A seleção da prensa dobradeira certa depende dos requisitos de equilíbrio de tonelagem, precisão de dobra, eficiência de produção, necessidades de automação e custos operacionais de longo prazo. Quer você escolha um modelo hidráulico, elétrico ou híbrido, combinar as capacidades da máquina com seus requisitos de produção é a chave para maximizar a produtividade e o retorno do investimento.
A máquina-ferramenta CNC Nanjing Jinqiu fornece equipamentos profissionais de processamento de chapas CNC e soluções de dobra personalizadas para fabricantes em todo o mundo. Com ampla experiência no setor e suporte técnico confiável, a empresa ajuda os clientes a melhorar a precisão da dobra, a eficiência da produção e o desempenho de fabricação a longo prazo.
Antes de tomar sua decisão final de compra, considere o seguinte:
Realize um estudo de tempo nas operações atuais de dobra para identificar gargalos de configuração.
Calcule seus requisitos de tonelagem do percentil 80 com base nos medidores de materiais mais comuns.
Audite seu estoque de ferramentas existente para garantir a compatibilidade com novos sistemas de fixação.
Solicite uma estimativa personalizada de teste de curvatura e tempo de ciclo dos fabricantes selecionados usando seus arquivos de peças reais.
R: Os sistemas CNC oferecem controle multieixos, programação offline e cálculos automatizados para tolerâncias de dobra e retorno elástico. Eles fornecem simulações visuais 3D para o operador. Os sistemas NC contam com memória posicional básica para posicionamento simples de profundidade e backgauge, exigindo que o operador calcule manualmente as deduções sem simulação avançada.
R: Os requisitos de tonelagem dependem da relação entre a espessura do material, a resistência à tração, o comprimento da curvatura e a abertura da matriz em V. Materiais mais espessos e matrizes em V mais apertadas requerem exponencialmente mais força. Sempre inclua uma margem de segurança de 20% acima da força máxima calculada para evitar sobrecarga e danos à estrutura da máquina.
R: Sim, as prensas dobradeiras elétricas geralmente oferecem tempos de ciclo mais rápidos. Os servo motores fornecem rápida aceleração e desaceleração do aríete em comparação com as bombas hidráulicas que aumentam a pressão. Isso torna os modelos elétricos altamente eficientes para aplicações de alto volume e bitolas finas a médias, onde a velocidade do ciclo impacta diretamente a produção.
R: Uma prensa dobradeira híbrida usa bombas hidráulicas servoacionadas. O servo motor ativa o fluxo hidráulico somente quando o aríete se move. Este projeto combina a enorme capacidade de tonelagem de um sistema hidráulico tradicional com a eficiência energética e a redução do desvio térmico de um acionamento elétrico.
R: Não. As prensas dobradeiras mecânicas usam um mecanismo acionado por volante que completa um ciclo completo uma vez acionado. Eles não podem reverter no meio do curso. Isto cria um grave risco de travamento da máquina se o equipamento estiver sobrecarregado com material muito espesso ou duro.
R: Ao dobrar peças longas, a estrutura da máquina desvia ou curva naturalmente sob a imensa pressão. A compensação de coroamento utiliza cilindros hidráulicos ou cunhas mecânicas no leito inferior para empurrar essa deflexão. Isso garante que o ângulo de curvatura permaneça perfeitamente consistente em todo o comprimento da peça.
